Спектрометрия (от спектр и ...метрия), научная дисциплина, разрабатывающая теорию и методы измерений спектров. В оптическом диапазоне длин волн С. объединяет разделы прикладной спектроскопии, метрологии и теории линейных систем. С. служит для обоснования выбора принципиальных схем спектральных приборов и оптимизации методов расчёта.

 Лит.: Харкевич А. А., Спектры и анализ, М. — Л., 1952; Хургин Я. И., Яковлев В. П., Финитные функции в физике и технике, М., 1971.

Спектроскопия (от спектр и ...скопия), раздел физики, посвященный изучению спектров электромагнитного излучения. Методами С. исследуют уровни энергии атомов, молекул и образованных из них макроскопических систем и квантовые переходы между уровнями энергии, что даёт важную информацию о строении и свойствах вещества. Важнейшие области применения С. — спектральный анализ и астрофизика.

  Возникновение С. можно отнести к 1666, когда И. Ньютон впервые разложил солнечный свет в спектр. Важнейшие этапы дальнейшего развития С. — открытие и исследование в начале 19 в. линий поглощения в солнечном спектре (фраунгоферовых линий), установление связи спектров испускания и поглощения (Г. Р. Кирхгоф и Р. Бунзен, 1859) и возникновение на её основе спектрального анализа. С его помощью впервые удалось определить состав астрономических объектов — Солнца, звёзд, туманностей. Во 2-й половине 19 — начале 20 вв. С. продолжала развиваться как эмпирическая наука, был накоплен огромный материал об оптических спектрах атомов и молекул, установлены закономерности в расположении спектральных линий и полос. В 1913 Н. Бор объяснил эти закономерности на основе квантовой теории, согласно которой спектры электромагнитного излучения возникают при квантовых переходах между уровнями энергии атомных систем в соответствии с постулатами Бора (см. Атомная физика). В дальнейшем С. сыграла большую роль в создании квантовой механики и квантовой электродинамики, которые, в свою очередь, стали теоретической базой современной С.

  Деление С. может быть произведено по различным признакам. По диапазонам длин волн (или частот) электромагнитных волн в С. выделяют радиоспектроскопию, охватывающую всю область радиоволн; оптическую С., изучающую спектры оптические и содержащую инфракрасную спектроскопию, С. видимого излучения и ультрафиолетовую спектроскопию, рентгеновскую спектроскопию и гамма-спектроскопию. Специфика каждого из этих разделов С. основана на особенностях электромагнитных волн соответствующего диапазона и методах их получения и исследования: в радиоспектроскопии применяются радиотехнические методы, в рентгеновской — методы получения и исследования рентгеновских лучей, в гамма-спектроскопии — экспериментальные методы ядерной физики, в оптической С. — оптические методы в сочетании с методами современной радиоэлектроники. Часто под С. понимают лишь оптическую С.

  В соответствии с различием конкретных экспериментальных методов выделяют отдельные разделы С. В оптической С. — интерференционную С., основанную на использовании интерференции и применении интерферометров, вакуумную спектроскопию, Фурье-спектроскопию, спектроскопию лазерную, основанную на применении лазеров. Одним из разделов ультрафиолетовой и рентгеновской С. является фотоэлектронная спектроскопия, основанная на анализе энергий электронов, вырываемых из вещества при поглощении ультрафиолетовых и рентгеновских фотонов.

  По типам исследуемых систем С. разделяют на атомную, изучающую атомные спектры, молекулярную, изучающую молекулярные спектры, С. веществ в конденсированном состоянии (в частности, спектроскопию кристаллов). В соответствии с видами движения в молекуле (электронное, колебательное, вращательное) молекулярную С. делят на электронную, колебательную и вращательную С. Аналогично различают электронную и колебательную С. кристаллов. В С. атомов, молекул и кристаллов применяют методы оптической С., рентгеновской С. и радиоспектроскопии .

  Особую область исследований представляет ядерная спектроскопия, в которую включают гамма-, альфа- и бета-спектроскопии; из них только гамма-спектроскопия относится к С. электромагнитного излучения.

   Лит.: Ельяшевич М. А., Атомная и молекулярная спектроскопия, М., 1962; Герцберг Г., Спектры и строение простых свободных радикалов, пер. с англ., М., 1974.

  М. А. Ельяшевич.

Спектрофотометрия, область измерительной техники, объединяющая спектрометрию, фотометрию и метрологию и занимающаяся разработкой системы методов и приборов для количественных измерений спектральных коэффициентов поглощения, отражения, излучения, спектральной яркости как характеристик сред, покрытий, поверхностей, излучателей (см. также Спектральные приборы).

Фотометрия (от фото... и ...метрия), раздел физической оптики, в котором рассматриваются энергетические характеристики оптического излучения, испускаемого источниками, распространяющегося в различных средах и взаимодействующего с телами. При этом энергия электромагнитных колебаний оптического диапазона усредняется по малым интервалам времени, которые, однако, значительно превышают период таких колебаний. Ф. охватывает как экспериментальные методы и средства измерений фотометрических величин, так и относящиеся к этим величинам теоретические положения и расчёты.

  Основным энергетическим понятием Ф. является поток излучения Ф_е, имеющий физический смысл средней мощности, переносимой электромагнитным излучением. Пространственное распределение Ф_е описывают энергетические фотометрические величины, производные от потока излучения по площади и (или) телесному углу. В фотометрии импульсной применяются также интегральные по времени фотометрические величины. В узком смысле Ф. иногда называют измерения и расчёт величин, относящихся к наиболее употребительной системе редуцированных фотометрических величин – системе световых величин (освещённости, силы света, яркости, освечивания, светимости и пр.; соответствующие энергетические фотометрические величины – энергетическая освещённость, энергетическая сила света, энергетическая яркость и т.д.). Световые величины – это фотометрические величины, редуцированные в соответствии со спектральной чувствительностью т. н. среднего светлоадаптированного человеческого глаза (важнейшего для деятельности человека приёмника света; см. Адаптация физиологическая; об условиях, при которых получают характеристики среднего глаза как приёмника, см. ст. Световые величины). Применяются и др. системы редуцированных (по отношению к др. приёмникам) фотометрических величин: эритемные, бактерицидные, фотосинтетические. Изучение зависимостей фотометрических величин от длины волны излучения и спектральных плотностей энергетических величин составляет предмет спектрофотометрии и спектрорадиометрии. Методы Ф. широко применяются в астрономии для исследования космических источников излучения в различных диапазонах спектра излучения (см. Астрофотометрия, Показатель цвета). Сведение Ф. лишь к измерениям световых величин ошибочно.

  Фундаментальный для Ф. закон Е = I/l², согласно которому освещённость Е изменяется обратно пропорционально квадрату расстояния l от точечного источника с силой света I был сформулирован И. Кеплером в 1604. Однако основоположником экспериментальной Ф. следует считать П. Бугера, который опубликовал в 1729 описание визуального метода количественного сравнения источников света – установления (путём изменения расстояний до источников) равенства освещённостей соседних поверхностей с использованием в качестве прибора глаза. Методы визуальной Ф. применяются в отдельных случаях до настоящего времени (2-я половина 20 в.) и в результате работ сов. учёных, которые ввели понятие т. н. эквивалентной яркости, распространены на область малых яркостей. В зависимости от используемых методов измерения фотометрических величин Ф. условно делят на визуальную, фотографическую, фотоэлектрическую, фотохимическую и так далее.

  Начатое И. Ламбертом (1760) развитие теоретических методов Ф. нашло обобщённое выражение в теории светового поля, доведённой до стройной системы сов. учёным А. А. Гершуном (30-е гг. 20 в.). Современная теоретическая Ф. распространена на мутные среды. Теоретическая Ф. основывается на соотношении dФ_е = L_edG, выражающем в дифференциальной форме закон квадратов расстояний; здесь dФ_е – дифференциал потока излучения элементарного пучка лучей, мерой множества которых (см. Мера множества) является дифференциал dG фактора геометрического, L_e – энергетическая яркость излучения. Фотометрические свойства веществ и тел характеризуются пропускания коэффициентами t, отражения коэффициентами r и поглощения коэффициентами a, которые для одного и того же тела связаны очевидным соотношением t + r + a = 1. Ослабление потока излучения узконаправленного пучка при прохождении через вещество описывается Бугера – Ламберта – Бера законом.

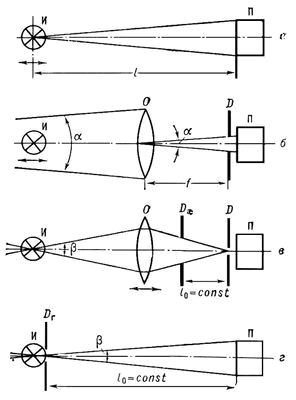

  Экспериментальные методы Ф. основаны на абсолютных и относительных измерениях потока излучения различными селективными и неселективными приёмниками излучения (т. е. приёмниками, реакция которых зависит или не зависит от длины волны излучения). Для определения размерных фотометрических величин применяют либо фотометры с непосредственным сравнением неизвестного и известного потоков, либо фотометры, предварительно градуированные в соответствующих единицах измерения энергетических или редуцированных фотометрических величин. В частности, для передачи значений световых величин обычно используют сличаемые с государственными световыми эталонами образцовые и рабочие светоизмерительные лампы – источники с известными фотометрическими характеристиками. Ф. лазерного излучения в основном построена по принципу использования образцовых и рабочих спектрально неселективных приёмников излучения, сличаемых с государственными эталонами мощности и энергии когерентного излучения лазеров. Измерение безразмерных величин t и r выполняется фотометрами с применением относительных методов, путём регистрации отношения реакций линейного приемника излучения на соответствующие потоки излучения. Применяется также уравнивание реакций линейного или нелинейного приёмника излучения изменением по определённому закону в известное число раз сравниваемых потоков излучения.

  Теоретические и экспериментальные методы Ф. находят применение в светотехнике и технике сигнализации, в астрономии и астрофизике, при расчёте переноса излучения в плазме газоразрядных источников света и звёзд, при химическом анализе веществ, в пирометрии, при расчётах теплообмена излучением и во многих др. областях науки и производства.

  Лит.: Бугер П., Оптический трактат о градации света, пер. с франц., М., 1950; Гершун А. А., Избр. труды по фотометрии и светотехнике, М., 1958; Мешков В. В., Основы светотехники, ч. 1–2, М. – Л., 1957–61; Тиходеев П. М., Световые измерения в светотехнике. (Фотометрия), 2 изд., М. – Л., 1962; Волькенштейн А. А., Визуальная фотометрия малых яркостей, М. – Л., 1965; Сапожников Р. А., Теоретическая фотометрия, 2 изд., Л., 1967; Гуревич М. М., Введение в фотометрию, Л., 1968.

  А. С. Дойников.

Фотометрия импульсная, раздел фотометрии, в котором изучают импульсные потоки излучения и оценивают их параметры в интервалах времени, меньших периодов повторения исследуемых импульсов излучения.

  После исследований, относившихся к т. н. проблесковым огням (франц. учёные А. Блондель и Ж. Рей), которые были выполнены в конце 19 – начале 20 вв., а также работ 20–30-х гг. 20 в., подытоженных французской фотометристкой М. Моро-Ано, современное развитие Ф. и. началось в 50–60-е гг. и связано с применением импульсных ламп и лазеров.

  Ф. и. включает расчёт и измерение энергетических, пространственных, спектральных и временных характеристик источников импульсного излучения, теоретическое обоснование методов и расчёт погрешностей измерений, а также метрологическое обеспечение единства измерений (о том, насколько это важно, можно судить по приводимым в ст. Фотометр типичным значениям погрешностей). Система фотометрических величин в Ф. и. дополняется интегралами по времени от энергетических фотометрических величин и световых величин (освечивание, экспозиция, интеграл яркости по времени), характеризующими энергию импульсов излучения, а также величинами (параметрами), используемыми в измерительной импульсной технике.

  Плотность потоков излучения импульсных источников, особенно в нано- и пикосекундном диапазонах длительностей импульсов (10^-12–10^-9 сек), часто достигает значений, при которых не выполняются те или иные законы классической фотометрии, безусловно справедливые в области постоянства т. н. передаточной функции оптических материалов и приёмников излучения. Эта функция характеризует ряд важных свойств оптических сред и приёмников света при воздействии на них импульсов излучения или меняющегося во времени излучения вообще, например пропускания коэффициент образца среды или спектральную чувствительность фотоприёмника в определённый момент времени. Развитие лазерной техники ставит перед Ф. и. задачи разработки новых методов измерений, таких, как детектирование световых импульсов нелинейными кристаллами (см. Нелинейная оптика), автоматическая обработка получаемых результатов измерения и создание приёмников излучения с высоким временным разрешением и с широким диапазоном линейной зависимости реакции приёмника от изменения воздействующего потока излучения.

  Импульсные методы измерения излучений, обеспечивающие высокие точность и чувствительность, применяются и для получения фотометрических характеристик тел (коэффициент пропускания, отражения коэффициента и др.). Эти методы весьма перспективны в связи с применением в схемах фотометров цифровой вычислительной техники, быстродействие которой согласуется с длительностью импульсов распространённых источников излучения (обработка информации ведётся в т. н. реальном масштабе времени).

  Лит.: Волькенштейн А. А., Кувалдин Э. В., Фотоэлектрическая импульсная фотометрия, Л., 1975.

  Э. В. Кувалдин.

Фотометрия пламенная, один из видов эмиссионного спектрального анализа. Применяется главным образом для количественного определения в растворах атомов многих металлов и редкоземельных элементов по их спектральным линиям или полосам. Источником возбуждения спектров является пламя светильного газа, водорода, ацетилена или дициана. Анализируемый раствор инжектируется в пламя в виде аэрозоля в токе кислорода или воздуха. Наиболее распространено водород-кислородное пламя, характеризующееся достаточно высокой температурой (2900 К), малой интенсивностью собственного излучения и отсутствием в пламени твёрдых частиц при неполном сгорании.

  Определяемое излучение выделяется узкополосным фильтром или монохроматором, в котором в качестве диспергирующего элемента применяется призма или дифракционная решётка. Благодаря сравнительной простоте спектров пламени и высокой стабильности излучения пламени измерение интенсивностей спектральных линий производится почти исключительно фотоэлектрическим способом. Приёмником излучения служит фотоэлемент или фотоэлектронный умножитель, а регистрирующим прибором – гальванометр или самописец. Регистрация спектральных линий или полос на самописце обычно проводится методом сканирования, полученная запись выражает зависимость интенсивности излучения от длины волны. Мерой концентрации исследуемого элемента служит интенсивность его спектральной линии. Зависимость интенсивности линий от концентрации устанавливается по результатам фотометрирования спектров эталонных растворов. Преимущества Ф. п. – точность, скорость и высокая чувствительность (для щелочных элементов 0,01 мкг/мл, для щёлочноземельных – 0,1 мкг/мл). Для анализа по методу Ф. п. применяют спектрофотометры с автоматической регистрацией спектров и выдачей результатов.

Спектральные приборы, приборы для исследования спектрального состава по длинам волн электромагнитных излучений в оптическом диапазоне (10^-3—10³ мкм; см. Спектры оптические), нахождения спектральных характеристик излучателей и объектов, взаимодействовавших с излучением, а также для спектрального анализа. С. п. различаются методами спектрометрии, приёмниками излучения, исследуемым (рабочим) диапазоном длин волн и др. характеристиками.

  Принцип действия большинства С. п. можно пояснить с помощью имитатора, изображенного на рис. 1. Форма отверстия в равномерно освещенном экране 1 соответствует функции f(l), описывающей исследуемый спектр — распределение энергии излучения по длинам волн l. Отверстие в экране 2 соответствует функции а(l—l'), описывающей способность С. п. выделять из светового потока узкие участки dl в окрестности каждой l’. Эту важнейшую характеристику С. п. называют функцией пропускания, или аппаратной функцией (АФ). Процесс измерения спектра f(l) прибором с АФ а(l—l’) можно имитировать, регистрируя изменения светового потока, проходящего через отверстие, при перемещении (сканировании) экрана 2 относительно экрана 1. Очевидно, чем меньше ширина АФ, тем точнее будет измерена форма контура спектра f(l), тем более тонкая структура может быть в нём обнаружена.

  Ширина АФ наряду с рабочим диапазоном l является основной характеристикой С. п.; она определяет спектральное разрешение dl и спектральную разрешающую способность R = l/dl. Чем шире АФ, тем хуже разрешение (и меньше R), но больше поток излучения, пропускаемый прибором, т. е. больше оптический сигнал и М — отношение сигнала к шуму. Шумы (случайные помехи), неизбежные в любых измерительных устройствах, в общем случае пропорциональны (Df — полоса пропускания приёмного устройства). Чем шире Df, тем выше быстродействие прибора и меньше время измерения, но больше шумы (меньше M). Взаимосвязь величин R, М, (f определяется соотношением:

  . (1)

  Показатели степени a и b принимают различные положительные значения в зависимости от конкретного типа С. п. Константа К, зависящая только от l, определяется конструктивными параметрами данного типа С. п. и накладывает ограничения на величины R, М, Df. Кроме того, возможные значения R ограничиваются дифракцией света, аберрациями оптических систем, а значения Df — инерционностью приёмно-регистрирующей части С. п.

  Рассмотренный с помощью рис. 1 принцип действия С. п. относится к одноканальным методам спектрометрии. Наряду с ними широко распространены многоканальные методы, в которых сканирование не применяется и излучения различных l регистрируются одновременно. Это соответствует наложению на экран 1 неподвижного экрана с вырезанными N контурами АФ для разных l при независимой регистрации потоков от каждого отверстия (канала).

  Общая классификация методов спектрометрии, являющихся основой различных схем и конструкций С. п., представлена на рис. 2. Классификация дана по двум основным признакам — числу каналов и физическим методам выделения l в пространстве или времени. Исторически первыми и наиболее распространёнными являются методы пространственного разделения l (селективной фильтрации), которые называются «классическими» (группы 1 и 2 на рис. 2). В одноканальных С. п. (группа 1) исследуемый поток со спектром f(() посылается на спектрально-селективный фильтр, который выделяет из потока некоторые интервалы dl в окрестности каждой l‘ и может перестраиваться (непрерывно или дискретно), осуществляя сканирование спектра во времени по некоторому закону l’(t) . Выделенные компоненты dl посылаются на приёмник излучения, запись сигналов которого даёт функцию времени F(t). Переход от аргумента t к аргументу l даёт функцию F(l) — наблюдаемый спектр.

  В многоканальных С. п. (группа 2) информация об исследуемом спектре получается путём одновременной регистрации (без сканирования по l) несколлькими приёмниками потоков излучения разных длин волн (l’, l’’, l’’’, ...). Последние выделяют, например, набором узкополосных фильтров или многощелевыми монохроматорами (полихроматорами). Если расстояние между каналами не превышает dl и число каналов N достаточно велико, то получаемая информация аналогична содержащейся в записи спектра на сканирующем одноканальном приборе (при тех же dl, одинаковых приёмниках и пр. равных условиях), но время измерения может быть сокращено в N раз. Наибольшая многоканальность достигается применением многоэлементных фотоэлектрич. приёмников излучения и фотографических материалов (в спектрографах).

  Принципиальной основой «новых» методов (группы 3 и 4 на рис. 2), получивших развитие с середины 60-х гг., является селективная модуляция, при которой функция разделения l переносится из оптической в электрическую часть прибора.

  В простейшем одноканальном приборе группы 3 исследуемый поток со спектром f(l) посылается на спектрально-селективный модулятор, способный модулировать некоторой частотой f_o = const лишь интервал dl в окрестности l’, оставляя остальной поток немодулированным. Сканирование l’(t) производится перестройкой модулятора таким образом, чтобы различные l последовательно модулировались частотой f_о. Выделяя составляющую f_о в сигнале приёмника с помощью электрического фильтра, получают функцию времени F(t), значения которой пропорциональны соответствующим интенсивностям в спектре f(l).

  Многоканальные системы с селективной модуляцией (группа 4) основаны на операции мультиплексирования (multiplexing) — одновременном приёме излучения от многих спектральных элементов dl в кодированной форме одним приёмником. Это обеспечивается тем, что длины волн l‘, l‘’, l‘’’,... одновременно модулируются разными частотами f’, f’’, f’’’,... и суперпозиция соответствующих потоков в приёмнике излучения даёт сложный сигнал, частотный спектр которого по f несёт информацию об исследуемом спектре по l. При небольшом числе каналов компоненты f’, f’’, f’’’,... выделяются из сигнала с помощью электрических фильтров. По мере увеличения числа каналов гармонический анализ сигнала усложняется. В предельном случае интерференционной модуляции искомый спектр f(l) можно получить Фурье-преобразованием регистрируемой интерферограммы (см. Фурье-спектроскопия). Среди др. возможных способов многоканального кодирования получили практическое применение маски-матрицы Адамара (см. ниже).

  За рамками классификации, приведённой на рис. 2, остаются лишь методы, использующие почти монохроматическое излучение перестраиваемых лазеров (см. Спектроскопия лазерная).

  Все рассмотренные группы методов спектрометрии нашли практическое воплощение в конструкциях С. п., но относительная распространённость их различна. Например, спектрометры сисам, относящиеся к группе 3, осуществлены лишь в нескольких лабораторных экспериментальных установках, а классические приборы на основе монохроматоров получили повсеместное распространение как основное средство анализа структуры и состава веществ. Рассмотрим наиболее распространённые типы С. п., следуя приведённой классификации.

  1. Одноканальные С. п. с пространственным разделением длин волн

  Основой схемы приборов этой группы (рис. 3) является диспергирующий элемент (дифракционная решётка, эшелетт, интерферометр Фабри — Перо, призма), обладающий угловой дисперсией Dj/Dl. Он позволяет развернуть в фокальной плоскости Ф изображение входной щели Щ в излучении разных длин волн. Объективами O₁ и O₂ обычно служат сферические или параболические зеркала, т. к. их фокусные расстояния не зависят от l (в отличие от линзовых систем). Одноканальные схемы имеют в фокальной плоскости Ф одну выходную щель и называются монохроматорами. Сканирование по l осуществляется, как правило, поворотом диспергирующего элемента или вспомогательного зеркала. В простейших монохроматорах вместо решёток и призм применяются циркулярно-клиновые светофильтры с непрерывной перестройкой узкой полосы пропускания или наборы узкополосных светофильтров, дающие ряд дискретных отсчётов для разных l .

  На основе монохроматоров строятся однолучевые и двухлучевые спектрометры. Для однолучевых С. п. (рис. 4) характерно последовательное соединение функциональных элементов. В случае измерения спектров пропускания или отражения обычно используется встроенный источник сплошного спектра излучения; для измерения спектров внешних излучателей предусматриваются соответствующие осветители. Для С. п. этого типа соотношение (1) обычно имеет вид: , и накладываемые им ограничения на R и Df играют основную роль в инфракрасной (ИК) области, где яркости источников быстро уменьшаются и значения К малы. В видимой и ближней ИК-областях энергетические ограничения играют меньшую роль и рабочие значения R могут приближаться к дифракционному пределу (например, в С. п. с дифракционными решётками к значению , где k — кратность дифракции, n = 1/ l — волновое число, L — ширина решётки, j — угол дифракции).

  Двухлучевые схемы характерны для спектрофотометров. Рассмотрим типичные приборы группы 1.

  Спектрометры высокого разрешения для исследований структуры атомных и молекулярных спектров представляют собой стационарные лабораторные установки, работающие по схеме, приведённой на рис. 4. Их длиннофокусные (до 6 м) монохроматоры помещаются в вакуумные корпуса (для устранения атмосферного поглощения) и располагаются в виброзащищённых и термостабилизированных помещениях. В этих приборах используется 2- и 4-кратная дифракция на больших эшелеттах, применяются высокочувствительные охлаждаемые приёмники, что позволяет достигать в спектрах поглощения значений R = 2Ч10⁵ при l = 3 мкм. Для выявления ещё более тонкой структуры в схему вводят интерферометры Фабри — Перо, в которых сканирование по l в пределах узкого диапазона производится изменением давления в зазоре или изменением величины зазора с помощью пьезодвигателей, а щелевой монохроматор используется лишь для предварительного выбора спектрального диапазона и разделения налагающихся порядков интерференции. Такие приборы называются спектрометрами Фабри — Перо; они позволяют в видимой области получать R » 10⁶.

  Двухлучевые спектрофотометры (сф) В двухлучевых оптических схемах поток от источника разделяется на два пучка — основной и пучок сравнения (референтный). Чаще всего применяется двухлучевая схема «оптического нуля» (рис. 5), представляющая собой систему автоматического регулирования с обратной связью. При равенстве потоков в двух пучках фотометра, попеременно посылаемых модулятором М на входную щель монохроматора Ф, система находится в равновесии, клин К неподвижен. При изменении длины волны пропускание образца меняется и равновесие нарушается — возникает сигнал разбаланса, который усиливается и подаётся на сервомотор, управляющий движением клина и связанным с ним регистратором Р (самописцем). Клин перемещается до тех пор, пока вносимое им ослабление референтного потока не компенсирует ослабления, вносимого образцом О. Диапазон перемещения клина от полного закрытия до полного открытия согласуется со шкалой (от 0 до 100% ) регистратора коэффициента пропускания образца. Обычно СФ записывает спектры на бланках с двумерной шкалой, где абсциссой служат длины волн l или волновые числа n (в cм^-1), ординатой — значения коэффициента пропускания Т (в % ) или оптической плотности D = —lgT (здесь 0 Ј Т Ј  1).

  Многочисленные модели СФ, выпускаемые серийно фирмами многих стран, можно разделить на 3 основных класса: сложные универсальные СФ для научных исследований (R = 10³—10⁴), приборы среднего класса (R » 10³) и простые, «рутинные», СФ (R = 100—300). В СФ 1-го класса предусмотрена автоматическая смена реплик, источников, приёмников, что позволяет охватить широкий спектральный диапазон. Наиболее распространены диапазоны 0,19—3 мкм, 2,5—50 мкм и 20—330 мкм. Конструкции этих СФ обеспечивают широкий выбор значений R, М, Df, скоростей и масштабов регистрации спектров различных объектов. В приборах среднего класса (рис. 6) используемый спектральный диапазон меньше и выбор режимов ограничен. В простых СФ предусматриваются обычно 1—2 стандартных режима с простейшим управлением «пуск — стоп»; это переносные приборы массой 20—40 кг.

  Кроме СФ, работающих по схеме «оптического нуля», существуют прецизионные СФ, построенные по схеме «электрические отношения». В них световые пучки двухлучевого фотометра модулируются различными частотами (или фазами) и отношение потоков определяется в электрической части прибора. В конструкции специальных типов СФ вводят микроскопы (микроспектрофотометры), устройства для исследований спектров флуоресценции (спектрофлуориметры), поляризации (спектрополяриметры), дисперсии показателя преломления (спектрорефрактометры), измерений яркости внешних излучателей по сравнению с эталонным (спектрорадиометры). Автоматические СФ являются основынми приборами для исследований спектральных характеристик веществ и материалов и для абсорбционного спектрального анализа в лабораториях.

  Однолучевые нерегистрирующие спектрофотометры — обычно простые и относительно дешёвые приборы для области 0,19—1,1 мкм, схема которых аналогична приведённой на рис. 4. Нужная длина волны в них устанавливается вручную; образец и эталон, относительно которого измеряется пропускание или отражение, последовательно вводятся в световой пучок. Отсчёт снимается визуально по стрелочному или цифровому прибору. Для увеличения производительности СФ оснащаются устройствами цифропечати и автоматической подачи образцов.

  Спектрометры комбинационного рассеяния могут быть однолучевыми и двухлучевыми. Источником излучения в них обычно служат лазеры, а для наблюдения комбинационных частот (см. Комбинационное рассеяние света) и подавления фона, создаваемого первичным излучением, применяются двойные и тройные монохроматоры, а также голографические дифракционные решётки. Приборы снабжаются устройствами для наблюдения комбинационного рассеяния в жидкостях, кристаллах, порошках под разными углами и «на просвет». В лучших приборах отношение фона к полезному сигналу снижено до 10^-15 и комбинационные частоты могут наблюдаться на расстояниях ~ нескольких см^-1 от возбуждающей линии.

  Скоростные спектрометры (хроноспектрометры) работают по схеме, приведённой на рис. 4, но, в отличие от предыдущих, их снабжают устройствами быстрого циклического сканирования и широкополосными (Df до 10⁷ гц) приёмно-регистрирующими системами. Для исследований кинетики реакций сканирование ведётся с малой скважностью, которая достигается, например, методом «бегущей щели»: вместо выходной щели в фокальной плоскости устанавливается быстро вращающийся диск с большим числом радиальных прорезей. Таким путём получают до 10⁴ спектров в сек. Если время жизни объекта слишком мало для кинетических исследований, применяют более быстрое сканирование вращающимися зеркалами, это приводит к большой скважности и требует синхронизации начала процесса с моментом прохождения спектра по щели. К скоростным спектрометрам относятся спектровизор СПВ-У (регистрирующий до 500 спектров в сек в видимой области) и скоростной ИК-спектрометр ИКСС-1 (ИКС-20) с регулируемым спектральным диапазоном в пределах интервала 1—6 мкм и скоростями записи от 1 до 100 спектров в сек.

  2. Многоканальные С. п. с пространственным разделением длин волн

  Сканирование в этой группе приборов не применяется, дискретный ряд длин волн (в полихроматорах) или участки непрерывного спектра (в спектрографах) регистрируются одновременно, и оптическая часть строится обычно по схеме, приведённой на рис. 3. Если же вместо системы, создающей угловую дисперсию, применяется набор узкополосных светофильтров, прибор обычно относят к фотометрам.

  Многоканальные С. п. широко используются для спектрального анализа состава веществ по выбранным аналитическим длинам волн l. По мере увеличения числа каналов появляется возможность изучения спектральных распределений f(l). Рассмотрим наиболее типичные приборы данной группы (в порядке возрастания числа каналов).

  Пламенные (атомно-абсорбционные) спектрофотометры имеют обычно один-два канала регистрации. Они измеряют интенсивности линий абсорбции (эмиссии, флуоресценции) атомов элементов в пламени специальных горелок или других «атомизаторов». В простых конструкциях аналитические l выделяются узкополосными фильтрами (пламенные фотометры), в приборах более высокого класса применяются полихроматоры или монохроматоры, которые можно переключать на различные длины волн. Приборы данного типа используют в спектральном анализе для определения большинства элементов периодической системы. Они обеспечивают высокую избирательность и чувствительность до 10^-14 г.

  Квантометры — фотоэлектрические установки для промышленного спектрального анализа (рис. 7). Они строятся на основе полихроматоров; выходные щели полихроматора выделяют из спектра излучения исследуемого вещества аналитические линии и линии сравнения, соответствующие потоки посылаются на приёмники (фотоумножители), установленные у каждой щели. Фототоки приёмников заряжают накопительные конденсаторы; величины их зарядов, накопленные за время экспозиции, служат мерой интенсивностей линий, которые пропорциональны концентрациям элементов в пробе. Существующие модели квантометров различаются рабочими диапазонами спектра (внутри области 0,17—1 мкм), числом одновременно работающих каналов (от 2 до 80), степенью автоматизации, способами возбуждения спектров (дуга, искра, лазер). Они применяются для экспрессного анализа химического состава сталей и сплавов в чёрной и цветной металлургии, металлических примесей в отработанных смазочных маслах машин и двигателей для определения степени их износа и в др. задачах.

  Спектрографы одновременно регистрируют протяжённые участки спектра, развёрнутого в фокальной плоскости Ф (рис. 3) на фотопластинках или фотоплёнках (фотографические спектрографы), а также на экранах передающих телевизионных трубок, электронно-оптических преобразователей с «запоминанием» изображений и т. п. При хорошей оптике число каналов ограничивается лишь разрешающей способностью (зернистостью) фотоматериалов или числом строк телевизионной развёртки. В видимой области спектра для визуальных методов спектрального анализа широко используются простые спектроскопы и стилоскопы, в которых приёмником является глаз.

  Диапазон длин волн, в котором работают спектрографы, простирается от коротковолновой границы оптического диапазона и постепенно расширяется в ИК-область по мере достижения всё более высокой фоточувствительности слоев и развития методов тепловидения. Типы спектрографов отличаются большим разнообразием — от простейших приборов настольного типа для учебных целей и компактных ракетных и спутниковых бортовых приборов для исследования спектров Солнца, звёзд, планет, туманностей до крупных астроспектрографов, работающих в сочетании с телескопами, и лабораторных 10-метровых вакуумных установок с большими плоскими и вогнутыми дифракционными решётками для исследований тонкой структуры спектров атомов. Линейная дисперсия спектрографов (участок фокальной плоскости Dх, занимаемый интервалом длин волн Dl) может лежать в пределах от 10² до 10⁵ мм/мкм, светосила по освещённости (отношение освещённости в изображении входной щели к яркости источника, освещающего входную щель) — от » 0,5 в светосильных спектрографах до 10^-3 и менее в длиннофокусных приборах большой дисперсии.

  Скоростные многоканальные С. п. для исследований спектров быстропротекающих процессов конструируются путём сочетания спектрографа со скоростной кинокамерой (киноспектрографы), введения в схему прибора многогранных вращающихся зеркал для развёртки спектров перпендикулярно направлению дисперсии, применения многоканальной регистрации с многоэлементными приёмниками и т. п. В этой области ещё нет установившейся терминологии; такие С. п. называются хроноспектрографами, спектрохронографами, спектровизорами, скоростными спектрометрами.

  3. Одноканальные С. п. с селективной модуляцией

  В приборах групп 3 и 4 на рис. 2 вместо пространственного разделения длин волн применяют селективную модуляцию (кодирование) l, разделение l в этих приборах переносится из оптической части в электрическую.

  Растровые спектрометры создаются по общей для одноканальных С. п. блок-схеме (рис. 4), но в сканирующем монохроматоре щели заменяются растрами специальной формы (например, гиперболическими; рис. 8). При работе входного растра попеременно в проходящем и отражённом свете возникает амплитудная модуляция излучения той l , для которой изображение входного растра совпадает с выходным растром. В излучении других l в результате угловой дисперсии изображения смещаются и амплитуда модуляции уменынается. Т. о., ширина АФ dl соответствует полупериоду растра. Растровые спектрометры дают по сравнению с щелевыми спектрометрами выигрыш в потоке (примерно в 100 раз при R » 30000), однако их применение ограничено засветкой приёмника потоком немодулированного излучения, а также сложностью изготовления растров и оптической части системы.

  Сисам — спектрометр интерференционный с селективной амплитудной модуляцией — строится на основе двухлучевого интерферометра, в котором концевые зеркала заменены синхронно поворачивающимися дифракционными решётками и введён модулятор по оптической разности хода. В этом случае амплитудная модуляция накладывается только на интервал dl_диф, соответствующий дифракционному пределу в окрестности l, которая удовлетворяет условию максимума дифракции для обеих решёток. Сисам всегда работает на дифракционном пределе: R = R_диф= l / dl_диф, при этом за счёт увеличения входного отверстия поток в ~ 100 раз больше, чем в классических приборах 1 группы, но оптико-механическая часть весьма сложна в изготовлении и настройке.

  4. Многоканальные С. п. с селективной модуляцией

  Для данной группы С. п. характерна одновременная селективная модуляция (кодирование) дискретного или непрерывного ряда длин волн, воспринимаемых одним фотоэлектрическим приёмником, и последующее декодирование электрических сигналов. Наибольшее распространение получили два типа приборов этой группы.

  В адамар-спектрометрах осуществляется кодирование дискретного ряда l; общая схема подобна приведённой на рис. 4, но сканирование здесь не применяется, щели в монохроматоре заменены на циклически сменяемые многощелевые растры специальной конструкции (маски-матрицы Адамара). Сигналы приёмника декодируются специальным устройством, дающим на выходе дискретный спектр исследуемого излучения, состоящий из ~ 100 точек-отсчётов. Адамар-спектрометры дают выигрыш в потоке и быстродействии и эффективно применяются, например, для экспресс-анализа выхлопных газов двигателей по их ИК-спектрам.

  В фурье-спектрометрах осуществляется непрерывное кодирование длин волн с помощью интерференционной модуляции, возникающей в двухлучевом интерферометре при изменении (сканировании) оптической разности хода. Приёмник излучения на выходе интерферометра даёт во времени сигнал — интерферограмму, которая для получения искомого спектра подвергается Фурье-преобразованию на ЭВМ. Фурье-спектрометры наиболее эффективны для исследований протяжённых спектров слабых излучений в ИК-области, а также для решения задач сверхвысокого разрешения. Конструкции и характеристики приборов этого типа очень разнообразны: от больших уникальных лабораторных установок с оптической разностью хода 2 м (R » 10⁶) до компактных ракетных и спутниковых спектрометров, предназначенных для метеорологических и геофизических исследований, изучения спектров планет и т. д. Для фурье-спектрометров соотношение (1) имеет вид: .

  Отметим ещё раз принципиальное различие рассмотренных групп приборов: в одноканальных приборах 1 и 3 групп время эксперимента затрачивается на накопление информации о новых участках спектра; в приборах 2 группы — на накопление отношения сигнала к шуму, а в приборах 4 группы — на накопление структурных деталей в данном спектральном диапазоне (рис. 9).

  Лит.: Пейсахсон И. В., Оптика спектральных приборов, Л., 1970; Тарасов К. И., Спектральные приборы, Л., 1968; Заидель А. Н., Островская Г. В., Островский Ю. И., Техника и практика спектроскопии, М., 1972; Оптико-механические приборы, М., 1965; Якушенков Ю. Г. , Основы теории и расчета оптико-электронных приборов, М., 1971; Мерц Л., Интегральные преобразования в оптике, пер. с англ., М., 1969; Инфракрасная спектроскопия высокого разрешения. Сб., М., 1972; Кардона М., Модуляционная спектроскопия, пер. с англ., М., 1972.

  В. А. Никитин.

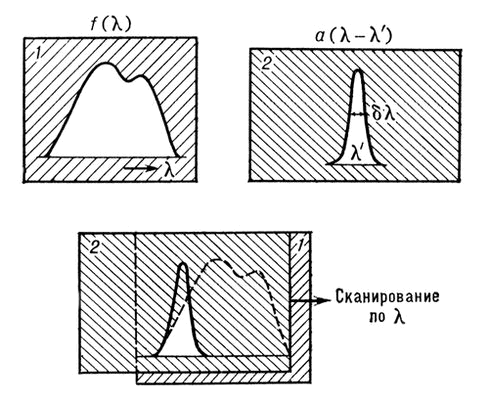

Рис. 1. Результат измерений F(l) исследуемого спектра f(l) прибором с аппаратной функцией а(l—l') описывается интегралом, называемым свёрткой функции f с функцией а. Процесс свёртки можно имитировать изменением площади отверстия при относительном перемещении (сканировании) экранов 1 и 2. Чем меньше ширина dl функции а(l—l'), тем точнее прибор передаёт истинный контур f(l). Тождество F(l)єf(l) достигается лишь при бесконечно узкой аппаратной функции (dl®0).

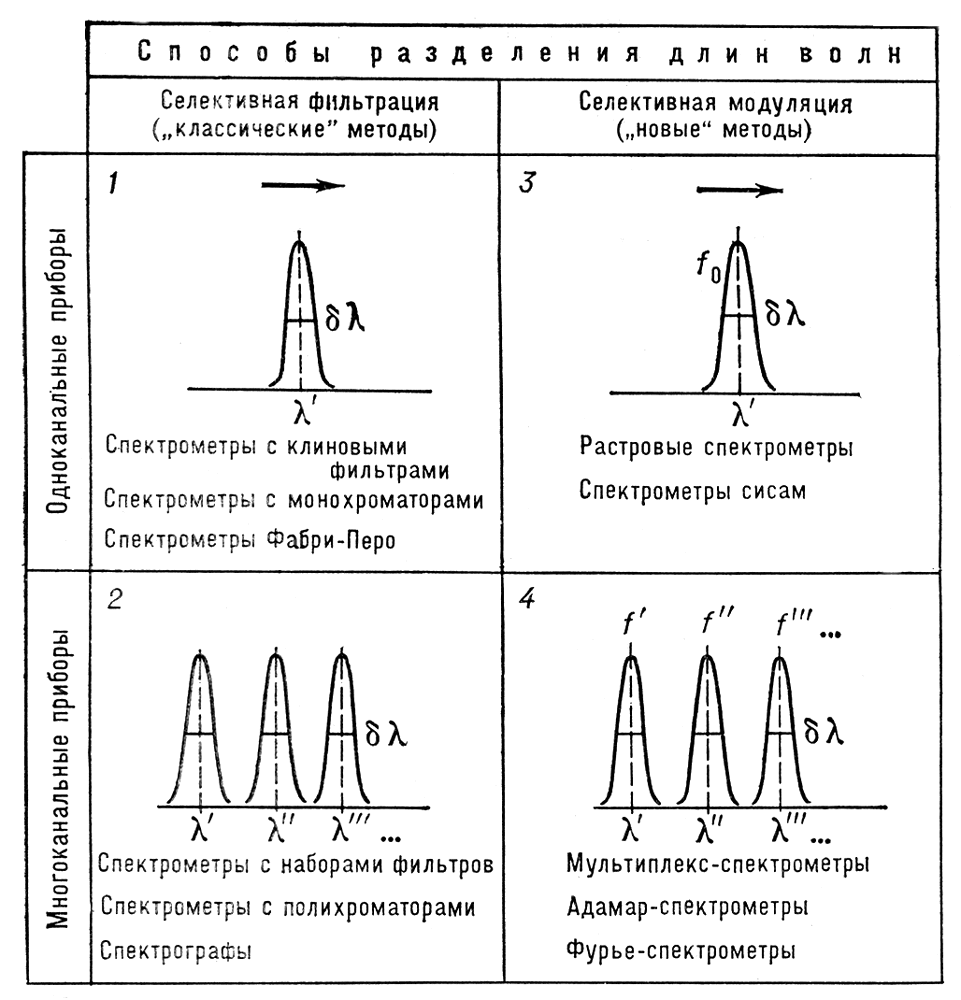

Рис. 2. Классификация методов спектрометрии по способам разделения длин волн. Контуры шириной dl символически изображают аппаратные функции (АФ). В «классических» методах (1 и 2) эти контуры описывают способность прибора пространственно разделять длины волн. В «новых» методах (3 и 4) АФ описывают способность прибора электрически разделять длины волн, кодированные различным образом в оптической части. В одноканальных методах (1 и 3) применяется сканирование (символ ®), в многоканальных (2 и 4 ) сканирование отсутствует, и измерение интенсивностей излучения ряда длин волн l', l'', l''',... производится одновременно. Внутри каждой группы указаны краткие названия основных типов спектральных приборов, относящихся к данной группе.

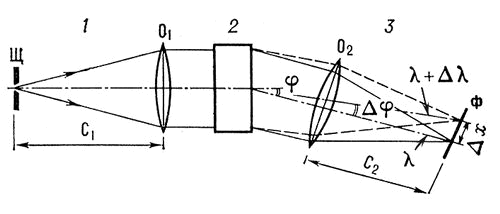

Рис. 3. Принципиальная оптическая схема спектрального прибора с пространственным разделением длин волн с помощью угловой дисперсии: 1 — коллиматор с входной щелью Щ и объективом O₁, фокусное расстояние которого C₁; 2 — диспергирующий элемент, обладающий угловой дисперсией Dj/Dl; 3 — фокусирующая система (камера) с объективом O₂, создающим в фокальной плоскости Ф изображения входной щели в излучении разных длин волн с линейной дисперсией Dx/Dl. Если в плоскости Ф установлена одна выходная щель, то прибор называется монохроматором, если несколько — полихроматором, если фоточувствительный слой (или глаз) — спектрографом (или спектроскопом).

Рис. 4. Блок-схема однолучевого одноканального спектрального прибора: И — источник излучения; М — оптический модулятор (обтюратор); О — исследуемый образец; Ф — сканирующий фильтр (монохроматор); П — фотоэлектрический приёмник излучения; У — усилитель и преобразователь сигналов приёмника; Р — аналоговый или цифровой регистратор.

Рис. 5. Схема «оптического нуля» двухлучевого одноканального спектрофотометра: К — оптический клин; остальные обозначения аналогичны приведённым на рис. 4.

Рис. 6. Инфракрасный двухлучевой спектрофотометр ИКС-29 среднего класса, автоматически регистрирующий спектры пропускания T(n) (или отражения при введении в прибор специальных приставок). Рабочий диапазон 4000—400 см^-1 (2,5 — 25 мкм), погрешности измерений DТ = ± 1%, Dn » ± 1 см^-1 при R » 1000 (в середине рабочего диапазона). Источник излучения — силитовый стержень (глобар), нагреваемый до 1400°С, располагается в отсеке 1; 2 — кюветное отделение двухлучевого фотометра с двумя держателями образцов; 3 — отсек монохроматора, работающего на двух сменных репликах, и приёмника — болометра БМК-З. Сверху (4) размещен самописец и система управления прибором.

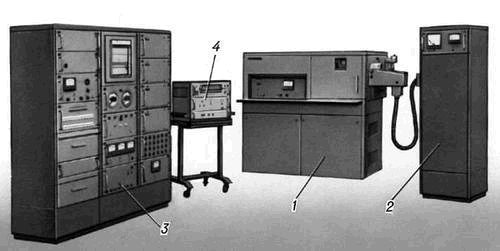

Рис. 7. Вакуумный 24-канальный квантометр (заводское название — фотоэлектрическая установка) ДФС-41 для экспрессного и маркировочного анализа чугунов, простых и среднелегированных сталей на легирующие элементы, металлоиды и вредные примеси, аналитические линии которых расположены в вакуумной УФ-области: 1 — вакуумный полихроматор с вогнутой дифракционной решёткой с фокусным расстоянием, равным 1 м, рабочий диапазон 0,175—0,38 мкм; 2 — генератор искры ИВС-1 для возбуждения эмиссионных линий атомов в пробе; 3 — электронно-регистрирующее устройство ЭРУ-1; 4 — блок цифрового отсчёта. Время анализа 10 элементов около 2 мин.

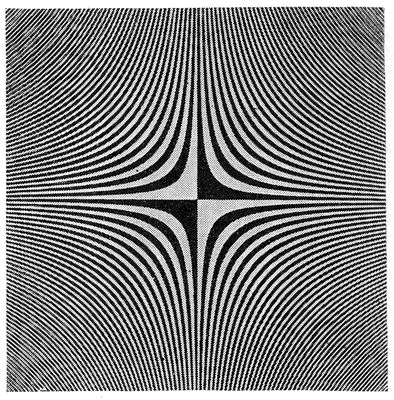

Рис. 8. Гиперболический растр Жерара. Тёмные полосы — зеркальные и растр попеременно работает то в проходящем, то в отражённом свете.

Рис. 9. ИК-спектры поглощения паров воды на участке 200—250 см, полученные с помощью фурье-спектрометра при различных оптических разностях хода D в интерферометре. Чем больше D (т. е. чем больше затрачено времени на сканирование по D), тем больше деталей можно выявить в исследуемом участке спектра. При D= 4 см спектральное разрешение dl=2/D=0,5 см^-1.

Ультрафиолетовая спектроскопия, УФ-спектроскопия, раздел спектроскопии, включающий получение, исследование и применение спектров испускания, поглощения и отражения в УФ-области спектра от 400 нм до 10 нм. Исследованием спектров в области 200—10 нм занимается вакуумная спектроскопия (см. Ультрафиолетовое излучение). В области спектра 400—200 нм используют приборы, построенные по тем же оптическим схемам, что и для видимой области спектра; отличие состоит лишь в замене стеклянных призм, линз и др. оптических деталей на кварцевые. При измерении интенсивности УФ-излучения в качестве эталонных применяют источники, имеющие в УФ-области спектра известное распределение спектральной яркости (ленточная вольфрамовая лампа, угольная дуга, а также синхротронное излучение); стандартными приёмниками в этой области спектра являются термопара и градуированные фотоэлементы.

  У. с. применяется при исследовании атомов, ионов, молекул и твёрдых тел для изучения их уровней энергии, вероятностей переходов и др. характеристик. В УФ-области спектра лежат резонансные линии нейтральных, одно- и двукратно ионизованных атомов, а также спектральные линии, испускаемые возбуждёнными конфигурациями высокоионизованных атомов. Электронно-колебательно-вращательные полосы молекул в основном также располагаются в ближней УФ-области спектра. Здесь же сосредоточены полосы поглощения в спектрах большинства полупроводников, возникающие при прямых переходах из валентной зоны в зону проводимости. Многие химические соединения дают сильные полосы поглощения в УФ-области, что создаёт преимущества использования У. с. в спектральном анализе. У. с. имеет большое значение для внеатмосферной астрофизики при изучении Солнца, звёзд, туманностей и др.

  Лит.: Taffе Н. Н., Orehin М., Theory and applications of ultraviolet spectroscopy, N. Y., [1962].

  А. Н. Рябцев.

Инфракрасная спектроскопия, ИК-спектроскопия, раздел спектроскопии, включающий получение, исследование и применение спектров испускания, поглощения и отражения в инфракрасной области спектра (см. Инфракрасное излучение). И. с. занимается главным образом изучением молекулярных спектров, так как в ИК-области расположено большинство колебательных и вращательных спектров молекул. В И. с. наиболее широкое распространение получило исследование ИК-спектров поглощения, которые возникают в результате поглощения ИК-излучения при прохождении его через вещество. Это поглощение носит селективный характер и происходит на тех частотах, которые совпадают с некоторыми собственными частотами колебаний атомов в молекулах вещества и с частотами вращения молекул как целого, а в случае кристаллического вещества — с частотами колебаний кристаллической решётки. В результате интенсивность ИК-излучения на этих частотах резко падает — образуются полосы поглощения (см. рис.). Количественная связь между интенсивностью I прошедшего через вещество излучения, интенсивностью падающего излучения I₀ и величинами, характеризующими поглощающее вещество, даётся Бугера — Ламберта — Бера законом. На практике обычно ИК-спектр поглощения представляют графически в виде зависимости от частоты n (или длины волны l) ряда величин, характеризующих поглощающее вещество: коэффициента пропускания T (n) = I (n)/I₀(n); коэффициента поглощения А(n) = [I₀(n) — I (n)]/I₀(n) = 1 — Т(n); оптической плотности D(n) = ln[1/T(n)] = c(n)cl, где c(n) — показатель поглощения, с — концентрация поглощающего вещества, l — толщина поглощающего слоя вещества. Поскольку D(n) пропорциональна c(n) и с, она обычно применяется для количественного анализа по спектрам поглощения.

  Основные характеристики спектра ИК-поглощения: число полос поглощения в спектре, их положение, определяемое частотой n (или длиной волны l), ширина и форма полос, величина поглощения — определяются природой (структурой и химическим составом) поглощающего вещества, а также зависят от агрегатного состояния вещества, температуры, давления и др. Изучение колебательно-вращательных и чисто вращательных спектров методами И. с. позволяет определять структуру молекул, их химический состав, моменты инерции молекул, величины сил, действующих между атомами в молекуле, и др. Вследствие однозначности связи между строением молекулы и её молекулярным спектром И. с. широко используется для качественного и количественного анализа смесей различных веществ (например, моторного топлива). Изменения параметров ИК-спектров (смещение полос поглощения, изменение их ширины, формы, величины поглощения), происходящие при переходе из одного агрегатного состояния в другое, растворении, изменении температуры и давления, позволяют судить о величине и характере межмолекулярных взаимодействий.

  И. с. находит применение в исследовании строения полупроводниковых материалов, полимеров, биологических объектов и непосредственно живых клеток. Быстродействующие спектрометры позволяют получать спектры поглощения за доли секунды и используются при изучении быстропротекающих химических реакций. С помощью специальных зеркальных микроприставок можно получать спектры поглощения очень малых объектов, что представляет интерес для биологии и минералогии. И. с. играет большую роль в создании и изучении молекулярных оптических квантовых генераторов, излучение которых лежит в инфракрасной области спектра. Методами И. с. наиболее широко исследуются ближняя и средняя области ИК-спектра, для чего изготовляется большое число разнообразных (главным образом двухлучевых) спектрометров. Далёкая ИК-область освоена несколько меньше, но исследование ИК-спектров в этой области также представляет большой интерес, так как в ней, кроме чисто вращательных спектров молекул, расположены спектры частот колебаний кристаллических решёток полупроводников, межмолекулярных колебаний и др.

  Лит.: Кросс А., Введение в практическую инфракрасную спектроскопию, пер. с англ., М., 1961; Беллами Л., Инфракрасные спектры молекул, пер. с англ., М., 1957; Ярославский Н. Г., Методика и аппаратура длинноволновой инфракрасной спектроскопии, «Успехи физических наук», 1957, т. 62, в. 2; Применение спектроскопии в химии, пер. с англ., М., 1959; Чулановский В. М., Введение в молекулярный спектральный анализ, 2 изд., М.—Л., 1951.

  В. И. Малышев.

Зависимость интенсивности падающего I₀(n) и прошедшего через вещество I(n) излучения. n₁, n₂, n₃,... — собственные частоты вещества; заштрихованные области — полосы поглощения.

Радиоспектроскопия, совокупность методов исследования строения вещества, а также физических и химических процессов в нём, основанных на резонансном поглощении радиоволн. Р. изучает вещество в твёрдом, газообразном и жидком состояниях. Ряд исследований структуры атомов и молекул осуществлен с помощью молекулярных и атомных пучков, когда взаимодействие между частицами практически отсутствует. Р. отличается от оптической спектроскопии, инфракрасной спектроскопии и мёссбауэровской g-спектроскопии (см. Мёссбауэра эффект) малыми энергиями поглощаемых квантов. Это позволяет изучать тонкие взаимодействия в веществе, вызывающие очень малые расщепления энергетических уровней. Кроме того, в Р. при одновременном облучении вещества радиоволнами нескольких различных резонансных частот можно изменять относительную населённость уровней энергии и наблюдать переходы, замаскированные обычно побочными взаимодействиями.

  В Р. существует несколько обособленных направлений.

  Микроволновая спектроскопия исследует переходы между уровнями энергии, обусловленными: либо вращательными движениями молекул, обладающих постоянным дипольным электрическим моментом; либо тонкой структурой колебательных уровней, вызванной инверсными движениями в молекулах типа аммиака (см. Молекулярный генератор); либо тонкой структурой вращательных уровней, связанной с взаимодействием квадрупольных моментов ядер с неоднородными молекулярными электрическими полями. Т. к. в жидкости и твёрдом теле свободное вращение молекул заторможено, то в микроволновой Р. исследуются газы. Резонансное поглощение обычно наблюдается в диапазоне частот 10¹⁰—10¹¹ гц (микроволны).

  Ядерный магнитный резонанс (ЯМР) — резонансное поглощение радиоволн, обусловленное переходами между уровнями энергии, возникающими при взаимодействии магнитных моментов ядер с внешним магнитным полем Н. Частота этих переходов w =  gН, где g — отношение магнитного момента ядра к его спину. В поле Н = 10⁴ гс ЯМР наблюдается в интервале частот 1—50 Мгц. Линии ЯМР уширяются и расщепляются из-за взаимодействия ядер друг с другом и с электронными оболочками (спектр ЯМР). В твёрдых телах спектр ЯМР в основном обусловлен прямым взаимодействием между магнитными дипольными моментами ядер, а для ядер со спином I > ¹/₂ также взаимодействием их электрического квадрупольного момента с неоднородными электрическими молекулярными и кристаллическими полями. Эти магнитные переходы наблюдаются и в отсутствии внешнего магнитного поля (ядерный квадрупольный резонанс, ЯКР). Ширина спектральной линии ЯМР в твёрдом теле около 10⁴ гц (ЯМР низкого разрешения). В жидкости и газе тепловое движение частиц усредняет указанные взаимодействия, линия ЯМР резко сужается, например до 10^-2 гц в чистых органических жидкостях (ЯМР высокого разрешения). Спектр в этом случае определяется магнитными полями электронных оболочек и косвенным взаимодействием между ядерными спинами (через электронные оболочки).

  Электронный парамагнитный резонанс (ЭПР) — резонансное поглощение радиоволн, обусловлено переходами между уровнями, возникающими при взаимодействии с внешним магнитным полем Н магнитных моментов неспаренных электронов атомов, ионов и свободных радикалов, а также магнитных моментов носителей тока в металлах и полупроводниках. Частота ЭПР пропорциональна внешнему полю, например при Н = 10⁴ гс w ~ 10¹⁰—10¹¹ гц. Линии ЭПР расширяются и расщепляются из-за взаимодействия электронов с внутренними полями в кристаллах, с электронным окружением в свободных радикалах и с электронами проводимости в металлах и полупроводниках. Это приводит к появлению спектра ЭПР. Дополнительное расщепление спектральной линии ЭПР может происходить из-за взаимодействия электронов с ядрами, обладающими магнитными моментами.

  Циклотронный резонанс (ЦР) наблюдается в металлах и полупроводниках, помещенных в магнитное поле Н, при совпадении частоты волны с циклотронной частотой носителей тока. Он обусловлен переходами между орбитальными уровнями электронов проводимости, образованных их взаимодействием с полем Н. Спектр ЦР в металлах определяется энергетическим спектром электронов проводимости в полупроводниках, зонной структурой, концентрацией, подвижностью и эффективной массой электронов и дырок.

  Ферромагнитный резонанс (ФР), ферримагнитный резонанс и антиферромагнитный резонанс (АФР). В магнитоупорядоченных средах наблюдается резонансное поглощение радиоволн, связанное с коллективным движением магнитных моментов электронов. Диапазон резонансных частот обычно 10¹⁰—10¹³ гц. Спектр определяется взаимодействием электронов с внешним магнитным полем, анизотропией и размагничивающими факторами, а в антиферромагнетиках также обменным взаимодействием.

  Методы Р. используются для изучения структуры молекул и характера молекулярного движения в жидкостях и твёрдых телах, химической кинетики, механизма химических реакций, зависимости реакционной способности от молекулярного и стереохимического строения (ЯМР, ЭПР), энергетического спектра и свойств полупроводников металлов (ЯМР, ЭПР, ЦР), а также магнетиков (ФР) и антиферромагнетиков (АФР), биологических процессов и физиологически активных веществ (ЯМР, ЭПР). ЯМР, ЭПР применяются для контроля и управления химико-технологическими процессами. Приборы для исследования спектров ЭПР, ЯМР и др. называются радиоспектроскопами или радиоспектрометрами.

  Лит.: Альтшулер С. А., Козырев Б, М., Электронный парамагнитный резонанс соединений элементов промежуточных групп, 2 изд., М., 1972; Таунс Ч., Шавлов А., Радиоспектроскопия, пер. с англ., М., 1959; Эмсли Дж., Финей Дж., Сатклиф Л., Спектроскопия ядерного магнитного резонанса высокого разрешения, пер. с англ., М., 1969; Абрагам А., Ядерный магнетизм, пер. с англ., М., 1968.

  А. М. Прохоров.

Рентгеновская спектроскопия, получение рентгеновских спектров испускания и поглощения и их применение к исследованию электронной энергетической структуры атомов, молекул и твёрдых тел. К Р. с. относят также рентгено-электронную спектроскопию, т. е. спектроскопию рентгеновских фото- и оже-электронов, исследование зависимости интенсивности тормозного и характеристического спектров от напряжения на рентгеновской трубке (метод изохромат), спектроскопию потенциалов возбуждения.

  Рентгеновские спектры испускания получают либо бомбардировкой исследуемого вещества, служащего мишенью в рентгеновской трубке, ускоренными электронами (первичные спектры), либо облучением вещества первичными лучами (флуоресцентные спектры). Спектры испускания регистрируются рентгеновскими спектрометрами (см. Спектральная аппаратура рентгеновская). Их исследуют по зависимости интенсивности излучения от энергии рентгеновского фотона. Форма и положение рентгеновских спектров испускания дают сведения об энергетическом распределении плотности состояний валентных электронов, позволяют экспериментально выявить симметрию их волновых функций и их распределение между сильно связанными локализованными электронами атома и коллективизированными электронами твёрдого тела.

  Рентгеновские спектры поглощения образуются при пропускании узкого участка спектра тормозного излучения через тонкий слой исследуемого вещества. Исследуя зависимость коэффициента поглощения рентгеновского излучения веществом от энергии рентгеновских фотонов, получают сведения об энергетическом распределении плотности свободных электронных состояний. Спектральные положения границы спектра поглощения и максимумов его тонкой структуры позволяют найти кратность зарядов ионов в соединениях (её можно определить во многих случаях и по смещениям основных линий спектра испускания). Р. с. даёт возможность также установить симметрию ближнего окружения атома, исследовать природу химической связи. Рентгеновские спектры, возникающие при бомбардировке атомов мишени тяжёлыми ионами высокой энергии, дают информацию о распределении излучающих атомов по кратности внутренних ионизаций. Рентгеноэлектронная спектроскопия находит применение для определения энергии внутренних уровней атомов, для химического анализа и определения валентных состояний атомов в химических соединениях.

  Лит.: Блохин М. А., Физика рентгеновских лучей, М., 1957; Рентгеновские лучи, под ред. М. А. Блохина, М., 1960; Баринский Р. Л., Нефедов В. И., Рентгено-спектральное определение заряда атомов в молекулах, М., 1966; Зимкина Т. М., Фомичев В. А., Ультрамягкая рентгеновская спектроскопия, Л, 1971; Немошкаленко В. В., Рентгеновская эмиссионная спектроскопия металлов и сплавов, К., 1972; X-ray spectroscopy, ed. L. V. Azaroff, N. — Y., 1974.

  М. А. Блохин.

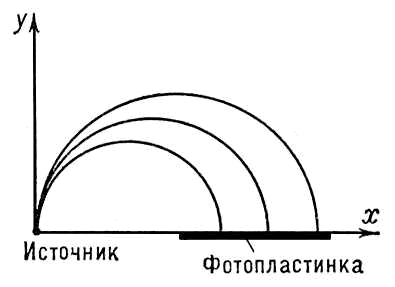

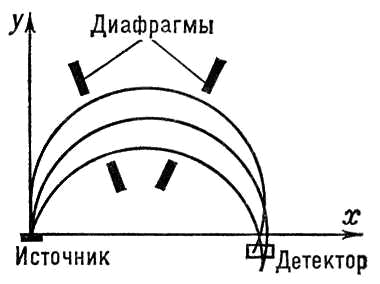

Бета-спектроскопия, исследование распределения по энергиям бета-частиц (электронов или позитронов), испускаемых радиоактивными ядрами при бета-распаде, и дискретных спектров конверсионных электронов. Распределение бета-частиц по энергиям называется бета-спектром (b-спектром). Исследование b-спектров производится с помощью бета-спектрометра, причём определяются форма спектра и его верхняя граница (максимальная энергия электронов или позитронов, испускаемых при b-распаде).

Исследование b-спектров помогает в большом числе случаев определять схемы распада радиоактивных ядер (см. Радиоактивность).

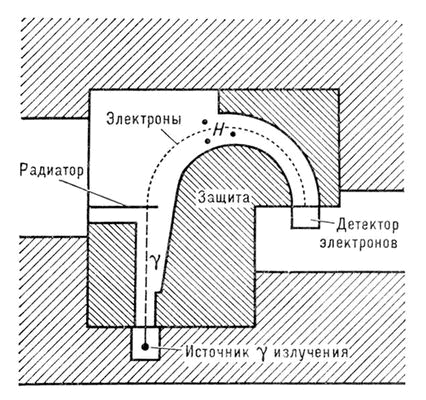

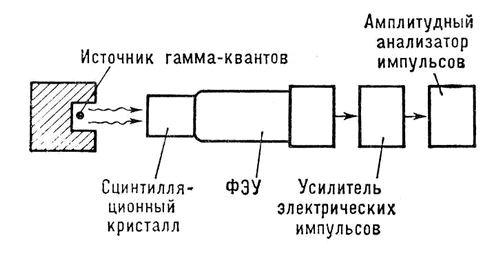

Гамма-спектроскопия, один из разделов ядерной спектроскопии, занимающийся исследованием спектров гамма-излучения и различных свойств возбуждённых состояний атомных ядер, распад которых сопровождается испусканием g-квантов. Задачей Г.-с., как и альфа-спектроскопии и бета-спектроскопии, является изучение структуры атомных ядер (см. Ядро атомное). Г.-с. исследует также g-излучение, возникающее в результате радиоактивного распада и ядерных реакций. Спектры g-излучения, т. е. распределение испускаемого гамма-излучения по энергиям, измеряются гамма-спектрометрами.

Фотоэлектронная спектроскопия, метод изучения строения вещества, основанный на измерении энергетических спектров электронов, вылетающих при фотоэлектронной эмиссии. Согласно закону Эйнштейна, сумма энергии связи вылетающего электрона (работы выхода) и его кинетическая энергии равна энергии падающего фотона hn (h – Планка постоянная, n – частота падающего излучения). По спектру электронов можно определить энергии связи электронов и их уровни энергии в исследуемом веществе.

  В Ф. с. применяются монохроматическое рентгеновское или ультрафиолетовое излучения с энергией фотонов от десятков тысяч до десятков эв (что соответствует длинам волн излучения от десятых долей  до сотен ). Спектр фотоэлектронов исследуют при помощи электронных спектрометров высокого разрешения (достигнуто разрешение до десятых долей эв в рентгеновской области и до сотых долей эв в ультрафиолетовой области).

  Метод Ф. с. применим к веществу в газообразном, жидком и твёрдом состояниях и позволяет исследовать как внешние, так и внутренние электронные оболочки атомов и молекул, уровни энергии электронов в твёрдом теле (в частности, распределение электронов в зоне проводимости). Для молекул энергии связи электронов во внутренних оболочках образующих их атомов зависят от типа химической связи (химические сдвиги), поэтому Ф. с. успешно применяется в аналитической химии для определения состава вещества и в физической химии для исследования химической связи. В химии метод Ф. с. известен под название ЭСХА – электронная спектроскопия для химического анализа (ESCA – electronic spectroscopy for chemical analysis).

   Лит.: Вилесов Ф. И., Курбатов Б. Л., Теренин А. Н., «Докл. АН СССР», 1961, т. 138, с. 1329–32; Электронная спектроскопия, пер. с англ., М., 1971.

  М. А. Ельяшевич.

Вакуумная спектроскопия, спектроскопия коротковолновой ультрафиолетовой области и мягких рентгеновских лучей (длиной волны от 200 до 0,4—0,6 нм, или от 2000 до 4—6Ă. Излучение в этом диапазоне длин волн сильно поглощается в воздухе, поэтому в В. с. спектральный прибор, приёмник и источник излучения помещают в герметическую камеру, из которой откачан воздух до давления 10^-4 — 10^-5мм рт. ст. (10^-2—10^-3 н/м²). Камеру часто наполняют инертными газами (например, гелием), которые не поглощают излучение. Источником излучения в В. с. чаще всего служит высоковольтная вакуумная (или «горячая») искра, работающая при напряжении 50 кв и искровом промежутке около 1 мм. Установка, создающая искру, помещена в одной камере со спектральным прибором.

  Приборы и методы, применяемые в В. с., обладают специфическими. особенностями, обусловленными непрозрачностью обычных оптических материалов для коротковолновой области. Для длин волн меньше 110 нм (1100 Ă) вместо приборов с обычными призмами и линзами применяют спектрографы с вогнутыми дифракционными решётками из стекла либо изогнутыми кристаллами (например, слюда), действующими как дифракционная решётка.

  Исследование спектров испускания и поглощения в ультрафиолетовой области имеет большое значение для изучения строения внутренних электронных оболочек атома, систематики атомных и электронных молекулярных спектров, для расшифровки спектров звёзд и туманностей. Особенно большое значение имеет В. с. для физики высокотемпературной плазмы.

  Лит.: Сойер Р., Экспериментальная спектроскопия, пер. с англ., М., 1953; Гаррисон Д., Лорд Р., Луфбуров Д., Практическая спектроскопия, пер. с англ., М., 1950.

Спектроскопия лазерная, раздел оптической спектроскопии, методы которой основаны на использовании лазерного излучения. Применение монохроматического излучения лазеров позволяет стимулировать квантовые переходы, между вполне определёнными уровнями энергии атомов и молекул (в спектроскопии, использующей нелазерные источники света, изучают спектры, возникающие в результате переходов между громадным числом квантовых состояний атомов и молекул).

  Первые серьёзные лазерные эксперименты в спектроскопии были осуществлены после создания достаточно мощных лазеров видимого диапазона, излучение которых имеет фиксированную частоту. Они были использованы для возбуждения спектров комбинационного рассеяния света. Принципиально новые возможности С. л. открылись с появлением лазеров с перестраиваемой частотой. С. л. позволила решить или приступить к решению важных задач, перед которыми спектроскопия обычных источников света практически бессильна.

  Высокая монохроматичность излучения лазеров с перестраиваемой частотой даёт возможность измерять истинную форму спектральных линий вещества, не искажённую аппаратной функцией спектрального прибора. Это особенно существенно для спектроскопии газов в инфракрасной области, где разрешение лучших промышленных приборов обычного типа составляет 0,1 см^-1, что в 100 раз превышает ширину узких спектральных линий (см. Ширина спектральных линий).

  Временная и пространственная когерентность лазерного излучения, лежащая в основе методов нелинейной С. л., позволяет изучать структуру спектральных линий, скрытую обычно доплеровским уширением, вызываемым тепловым движением частиц в газе.

  Благодаря высокой монохроматичности и когерентности излучение лазера переводит значительное число частиц из основного состояния в возбуждённое. Это повышает чувствительность регистрации атомов и молекул — в 1 см³ вещества удаётся регистрировать включения, состоящие из 10² атомов или 10¹⁰ молекул. Разрабатываются методы регистрации отдельных атомов и молекул.

  Короткие и ультракороткие лазерные импульсы дают возможность исследовать быстропротекающие (~10^-6—10^-12 сек) процессы возбуждения, девозбуждения и передачи возбуждения в веществе. С помощью импульсов направленного лазерного излучения можно исследовать спектры рассеяния и флуоресценции атомов и молекул в атмосфере на значительном расстоянии (~ 100 км) и получать информацию о её составе, а также осуществлять контроль загрязнения окружающей среды.

  Фокусируя лазерное излучение, можно исследовать состав малых количеств вещества (имеющих размеры порядка длины волны). Это успешно применяется в локальном эмиссионном спектральном анализе.

  Приборы, применяемые в С. л., принципиально отличаются от обычных спектральных приборов. В приборах, использующих лазеры с перестраиваемой частотой, отпадает необходимость в разложении излучения в спектр с помощью диспергирующих элементов (призм, дифракционных решёток), являющихся основной частью обычных спектральных приборов. Иногда в С. л. применяют приборы, в которых излучение разлагается в спектр с помощью нелинейных кристаллов (см. рис. 4 в ст. Нелинейная оптика).

  Лит.: Летохов В. С., Чеботаев В. П., Принципы нелинейной лазерной спектроскопии, М., 1975; Менке Г., Менке Л., Введение в лазерный эмиссионный микроспектральный анализ, пер. с нем., М., 1968; Летохов B. C., Проблемы лазерной спектроскопии, «Успехи физических наук», 1976, т. 118, в. 2.

  В. С. Летохов.

Фурье-спектроскопия, фурье-спектрометрия, метод спектроскопии оптической, в котором получение спектров происходит в 2 приёма: сначала регистрируется т. н. интерферограмма исследуемого излучения, а затем путём её Фурье преобразования вычисляется спектр.

  В Ф.-с. интерферограммы получают с помощью интерферометра Майкельсона, который настраивается на получение в плоскости выходной диафрагмы (см. рис. 1 в ст. Интерферометр) интерференционных колец равного наклона (см. Полосы равного наклона). При поступательном перемещении одного из зеркал интерферометра изменяется разность хода D лучей в плечах интерферометра. В процессе изменения D исследуемое излучение модулируется, причём частота модуляции f зависит от скорости v изменения D и длины волны излучения l (волнового числа n = 1/l). При D = kl(k = 0, 1, 2,...) имеют место максимумы интенсивности излучения, при D = kl/2 — её минимумы. Если v = const, то f = v/l = vn, т. е. каждая длина волны исследуемого излучения кодируется определённой f.

  Сигнал на приёмнике (интерферограмма) представляет собой совокупность синусоидальных цугов (см. рис.). Каждому спектру соответствует своя интерферограмма. В некоторых случаях спектр может быть определён по ней непосредственно, однако в большинстве случаев для преобразования интерферограммы в спектр необходимо произвести её гармонический анализ. Для этого она записывается в виде ряда (массива) цифр, соответствующих дискретным значениям интенсивности излучения при изменении разности хода от 0 до D_макс (или от —D_макс до +D_макс) через равные интервалы. Такой массив, имеющий в разных приборах от 10² до 10⁶ значений, вводится в память ЭВМ, которая путём преобразования Фурье вычисляет спектр в течение времени от нескольких сек до нескольких ч в зависимости от сложности спектра и числа значений в массиве.

  Комплекс аппаратуры, выполняющий эти операции, называется фурье-спектрометром (ФС); в него, как правило, кроме двухлучевого интерферометра, входят осветитель, приёмник излучения, система отсчёта D, усилитель, аналогово-цифровой преобразователь и ЭВМ (встроенная в прибор или установленная в вычислительном центре). Сложность получения спектров на ФС перекрывается его преимуществами над др. спектральными приборами. Так, с помощью ФС можно регистрировать одновременно весь спектр. Благодаря тому, что в интерферометре допустимо входное отверстие больших размеров, чем щель спектральных приборов с диспергирующим элементом такого же разрешения, ФС по сравнению с ними имеют выигрыш в светосиле. Это позволяет уменьшить время регистрации спектров, уменьшить отношение сигнал — шум и повысить разрешение, уменьшить габариты прибора. Наличие ЭВМ в приборе позволяет, кроме вычисления спектра, производить др. операции по обработке полученного экспериментального материала, осуществлять управление и контроль за работой самого прибора.

  Наибольшее применение Ф.-с. нашла в тех исследованиях, где др. методы малоэффективны или вовсе неприменимы (в основном, в ИК-области спектра). Например, спектры в ближней ИК-области некоторых планет были зарегистрированы в течение нескольких ч, а для регистрации их спектральным прибором с диспергирующим элементом потребовалось бы несколько месяцев. Малогабаритные ФС были использованы при исследовании из космоса околоземного пространства и земной поверхности в средней ИК-области. Лабораторные ФС для дальней ИК-области нашли применение в химии. Построены также фурье-спектрофотометры (см. Спектрофотометр) для всей ИК-области спектра.

  Лит.: Белл Р. Дж., Введение в фурье-спектроскопию, пер. с англ., М., 1975; Инфракрасная спектроскопия высокого разрешения. Сб., пер. с франц. и англ., М., 1972; Мерц Л., Интегральные преобразования в оптике, пер. с англ., М., 1969.

  Б. А. Киселев.

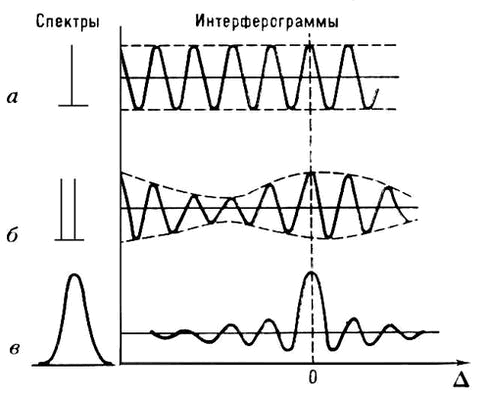

Интерферограммы, соответствующие: a — спектральной линии, б — спектральному дублету, в — спектральной полосе.

Ядерная спектроскопия, раздел ядерной физики, посвященный изучению дискретного спектра ядерных состояний — определение энергии, спина, чётности, изотонического спина и др. квантовых характеристик ядра в основном в возбуждённых состояниях. Значение этих данных необходимо для выяснения структуры ядер и получения сведений о силах, действующих между нуклонами (см. Ядро атомное). Установление перечисленных характеристик производится путём измерения энергий, интенсивностей, угловых распределений и поляризаций излучений, испускаемых ядром либо в процессе радиоактивного распада, либо в ядерных реакциях. Получение спектроскопических данных по исследованию радиоактивного распада часто называется спектроскопией радиоактивных излучений, причём различают a-, b- и g-спектроскопии в соответствии с типом излучений. В ядерно-спектроскопических исследованиях, основанных на использовании ядерных реакций, отчётливо выделены 3 направления: применение так называемых прямых ядерных реакций, кулоновского возбуждения ядра и резонансных реакций. В последнем направлении особое место занимает так называемая нейтронная спектроскопия (изучение энергетических зависимостей вероятностей ядерных реакций, вызываемых нейтронами).

  Арсенал технических средств современной Я. с. чрезвычайно разнообразен. Он включает в себя магнитные спектрометры для измерения энергий заряженных частиц, кристалл-дифракционные спектрометры для измерения энергий g-излучения, различные детекторы ядерных излучений, позволяющие регистрировать и измерять энергию частиц и g-квантов по эффектам взаимодействия быстрых частиц с атомами вещества (возбуждение и ионизация атомов). Среди спектрометрических приборов этого типа большое значение приобрели твердотельные детекторы (см. Сцинтилляционный счётчик, Полупроводниковый детектор), сочетающие сравнительно хорошее энергетическое разрешение (относительная точность измерения энергии ~ 1—10%) с высокой «светосилой» (доля эффективно используемого излучения), достигающей в некоторых приборах величин, близких к 1 (энергетическое разрешение лучших магнитных спектрометров 0,1% при светосиле около 10^-3).

  Благодаря появлению полупроводниковых детекторов и развитию ускорительной техники (см. Ускорители заряженных частиц), а также применению ЭВМ (для накопления и обработки экспериментальных данных и для управления экспериментом) стало возможным создание автоматизированных измерительных комплексов, позволяющих получить большие объёмы систематизированной прецизионной информации о свойствах ядер (см. рис.).

  Методы Я. с. применяются практически во всех ядерных исследованиях, а также за пределами физики (в биологии, химии, медицине, технике); например, активационный анализ опирается на данные о схемах распада радиоактивных изотопов; Мёссбауэра эффект, первоначально использовавшийся в Я. с. как метод измерения времён жизни возбуждённых состояний ядер, применяется для исследования электронной структуры твёрдого тела, строения молекул и др. Данные Я. с. необходимы также при химических, биологических и других исследованиях методами изотопных индикаторов.

  Лит.: Альфа-, бета- и гамма-спектроскопия, пер. с англ., М., 1969. См. также лит. при ст. Ядро атомное.

  А. А. Сорокин.

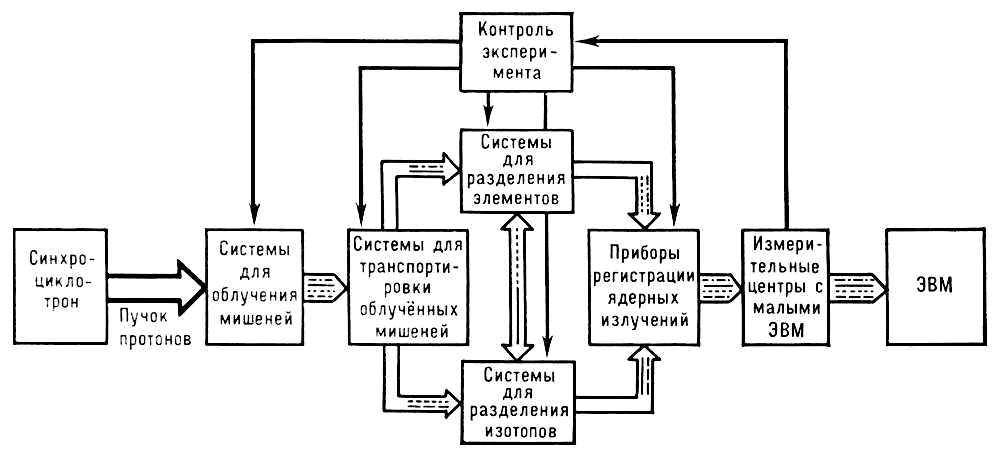

Блок-схема измерительного комплекса (на базе синхроциклотрона ОИЯИ) для изучения схем распада нейтронно-дефицитных ядер, образующихся при бомбардировке ядер мишени (например, Ta) протонами с энергией до 680 Мэв.

Нейтронная спектроскопия, нейтронная спектрометрия, область ядерной физики, охватывающая исследования зависимости эффективного поперечного сечения взаимодействия нейтронов с атомными ядрами от энергии нейтронов.

  Характерной особенностью энергетической зависимости сечений о взаимодействия медленных нейтронов с ядрами является наличие так называемых нейтронных резонансов — резкого увеличения (в 10—10⁵ раз) поглощения и рассеяния нейтронов вблизи определённых энергий (рис. 1). Избирательное (резонансное) поглощение нейтронов определённых энергий впервые было обнаружено Э. Ферма с сотрудниками в 1934. Ими же было показано, что способность поглощать медленные нейтроны сильно меняется от ядра к ядру.

  Образующееся после захвата нейтрона высоковозбуждённое (резонансное) состояние ядра нестабильно (время жизни ~10^-15 сек): ядро распадается с испусканием нейтрона (резонансное рассеяние нейтронов) или g-кванта (радиационный захват). Значительно реже испускаются a-частица или протон. Для некоторых очень тяжёлых ядер (U, Pu и др.) происходит также деление возбуждённого ядра на 2, реже на 3 осколка (см. Ядра атомного деление).

  Вероятности различных видов распада резонансного состояния ядра характеризуются так называемыми ширинами резонансов (нейтронной Г_д, радиационной Г_g, делительной Г_g, a-шириной Г_a и т.д.). Эти ширины входят в качестве параметров в формулу Брейта — Вигнера, которая описывает зависимость эффективного сечения взаимодействия нейтрона с ядром от энергии нейтрона E вблизи резонансной энергии E₀. Для каждого вида (i) распада формула Брейта — Вигнера приближённо может быть записана в виде:

  Здесь Г = Г_n + Г_g + Г_a +...— полная ширина нейтронного резонанса, равная ширине резонансного пика на половине высоты, g — статистический фактор, зависящий от спина и чётности резонансного состояния ядра.

  Эффективные сечения измеряются с помощью нейтронного спектрометра, основными элементами которого являются источник И моноэнергетических нейтронов с плавно изменяемой энергией и детектор Д нейтронов или вторичного излучения. Полное сечение Г определяется из отношения отсчётов нейтронного детектора Д с мишенью М, расположенной на пути пучка и вне пучка (рис. 2, а). При измерении парциальных сечений регистрируется вторичное излучение (g-лучи, вторичные нейтроны, осколки деления и т.д.) из мишени, помещенной на пути нейтронов. В области энергии Ј 10 эв в качестве нейтронного источника иногда используются кристаллические нейтронные монохроматоры, которые устанавливаются на канале ядерного реактора и выделяют пучки нейтронов с определённой энергией (рис. 2, б). Поворачивая кристалл, изменяют энергию нейтронов (см. Дифракция частиц). Для энергии і 30 кэв обычно используют ускорители Ван-де-Граафа (см. Электростатический ускоритель), в которых моноэнергетические нейтроны образуются в результате ядерных реакций типа ⁷Li (p, n)⁷Be. При изменении энергии протонов изменяется энергия вылетающих нейтронов (энергетический разброс DE ~ 1 кэв).

  Более распространённым методом в Н. с. является метод времени пролёта, в котором используются нейтронные источники с широким энергетическим спектром, испускающие нейтроны в виде коротких вспышек длительностью t. Специальное электронное устройство, называемое временным анализатором, фиксирует интервал времени t между нейтронной вспышкой и моментом попадания нейтрона в детектор, т. е. время пролёта нейтронами расстояния L от источника до детектора. Энергия нейтронов E в эв связана со временем t в мксек соотношением:

E = (72,3L)²/t².     (2)

  При измерении парциальных сечений методом времени пролёта детектор располагают непосредственно около мишени.

  Так как вторичная частица испускается практически одновременно с захватом нейтрона, то фиксируется момент захвата нейтрона ядром, а, следовательно, определяется энергия нейтрона по времени t пролёта. Энергетическое разрешение DE нейтронного спектрометра по времени пролёта приближённо можно представить в виде:

  DE/E = 2t/t.     (3)

  Импульсными источниками нейтронов обычно служат ускорители заряженных частиц или стационарные ядерные реакторы с механическими прерывателями, периодически пропускающими нейтроны в течение времени t ~ 1 мксек. Один из лучших нейтронных спектрометров по времени пролёта создан в Ок-Ридже (США). Он содержит линейный ускоритель электронов с энергией 140 Мэв. Электроны за счёт тормозного g-излучения выбивают из мишени 10¹¹ нейтронов за время электронного импульса (t = 10^-8 сек) при частоте повторения импульсов до 1000 в 1 сек. Разрешение DE такого спектрометра при L = 100 м и E = 100 эв составляет 3·10^-3 эв. В Н. с. часто используются детекторы, вырабатывающие сигнал, величина которого пропорциональна энергии регистрируемой частицы (см. Полупроводниковый детектор, Пропорциональный счётчик, Сцинтилляционный счётчик). Это позволяет измерить энергетический спектр вторичных частиц, вылетающих из мишени, что значительно расширяет объём информации о возбуждённых состояниях ядер и механизмах различных ядерных переходов и т.д.

  Анализ экспериментальных данных позволяет определять такие характеристики резонанса, как энергия E₀, полная Г и парциальные ширины, спин и чётность резонансных состояний ядер. Для большинства стабильных ядер эти характеристики известны (по крайней мере E и Г_n) для десятков, а иногда и сотен резонансов. При более высоких энергиях нейтронов разрешающая способность нейтронных спектрометров становится недостаточной для выделения отдельных резонансов. В этом случае исследуются усреднённые полные и парциальные сечения, которые дают сведения о средних характеристиках резонансов.

  Величины энергетических интервалов D между соседними резонансами ядра флуктуируют. Среднее значение <D> может сильно меняться при переходе от ядра к ядру. Общей закономерностью является уменьшение <D> с увеличением массового числа А (от 10⁴ эв для А = 30 до 1 эв для U и более тяжёлых ядер). При переходе от ядер с нечётным А к соседним чётным происходит скачкообразное увеличение <D>, что связано с изменением энергии связи захватываемого нейтрона. Нейтронные ширины резонансов Г_n также флуктуируют от резонанса к резонансу для данного ядра. Кроме того, Г_n растут в среднем пропорционально E₀^1/2, поэтому обычно пользуются приведёнными нейтронными ширинами Г°_n = Г_n/E^1/2. Средние значения нейтронных ширин <Г_n> коррелируют с величинами <D>. Каждая из них для разных ядер может отличаться в 10³—10⁴ раз, но их отношение S₀ = < Г_n/E>/ <D>, называется силовой функцией, слабо и плавно изменяется от ядра к ядру. Зависимость S₀ от А хорошо объясняется с помощью оптической модели ядра (см. Ядерные модели).

  После захвата нейтрона ядро переходит в высоковозбужденное состояние, ниже которого обычно расположено множество др. состояний. Его распад с испусканием g-квантов может происходить многими путями через различные промежуточные уровни. Это приводит к тому, что полная радиационная ширина Г_g- для каждого резонанса является усреднённой по большому числу путей распада, а следовательно, мало изменяется от резонанса к резонансу и плавно меняется от ядра к ядру. Обычно полная радиационная ширина при переходе от средних ядер (A » 50) к тяжёлым (А » 250) изменяется примерно от 0,5 эв до 0,02 эв. В то же время радиационные ширины, характеризующие вероятность g-перехода на данный промежуточный уровень, сильно флуктуируют от резонанса к резонансу, как и нейтронные ширины. Спектр g-лучей распада нейтронных резонансов даёт информацию о распадающемся состоянии (спин, чёткость, набор парциальных ширин). Кроме того, энергии отдельных g-переходов позволяют определить энергии нижележащих уровней, а интенсивности g-переходов — спин и чётность, иногда и природу уровня.

  Делительные ширины Г_д также заметно флуктуируют от резонанса к резонансу. Помимо осколков, при делении ядер под действием нейтронов испускаются g-кванты и вторичные нейтроны. Число нейтронов составляет 2—3 на 1 акт деления и практически не меняется от резонанса к резонансу. Эта величина, а также отношение вероятностей радиационного захвата и деления играют важную роль при конструировании ядерных реакторов.

  У полутора десятков ядер обнаружено испускание a-частиц после захвата медленных нейтронов. Для лёгких ядер (В, Li) этот процесс является преобладающим. В средних и тяжёлых ядрах он затруднён кулоновским барьером ядра. Здесь в наиболее благоприятных случаях Г_a в 10⁴—10⁹ раз меньше Г_g. Н. с. даёт в этом случае информацию о высоковозбуждённых состояниях ядер, о механизме a-распада.

  Данные Н. с. важны не только для ядерной физики. Реакторостроение нуждается в точных сведениях о взаимодействии нейтронов с делящимися материалами, а также материалами конструкции и защиты реакторов. Данные Н. с. используются для определения элементного и изотопного состава образцов без их разрушения (см. Активационный анализ). В астрофизике они необходимы для понимания распространённости элементов во Вселенной.

  Методы Н. с. нашли широкое применение в исследованиях структуры твёрдых тел и жидкостей, а также динамики различных процессов, например колебаний кристаллической решётки (см. Нейтронография).

  Лит.: Юз Дж. Д., Нейтронные эффективные сечения, пер. с англ., М., 1959; Рей Е. Р., Экспериментальная нейтронная спектроскопия, «Проблемы физики элементарных частиц и атомного ядра», 1971, т. 2, в. 4, с. 861; Франк И. М., Развитие и применение в научных исследованиях импульсного реактора ИБР, там же, с. 805; Боллингер Л. М., Гамма-кванты при захвате нейтронов, там же, с. 885; Попов Ю. П., (N, a) — реакция — новый канал для изучения природы нейтронных резонансов, там же, с. 925; Физика быстрых нейтронов, под ред. Дж. Мариона. и Дж. Фаулера, пер. с англ., т. 2, М., 1966.

  Л. Б. Пикельнер, Ю. П. Попов.

Рис. 1. Зависимость суммарного эффективного сечения s поглощения и рассеяния нейтронов от их энергии Е.

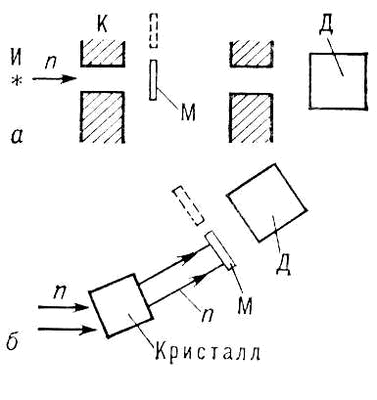

Рис. 2. Схемы нейтронных спектрометров: а — с моноэнергетическим источником И, б — с кристаллическим монохроматором на канале ядерного реактора; Д — нейтронный детектор; М — поглощающая или рассеивающая мишень; К — коллиматор.

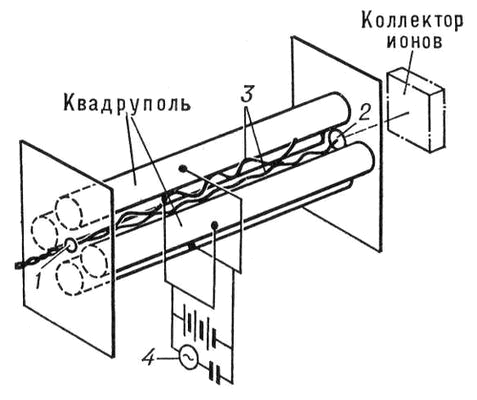

Масс-спектроскопия, масс-спектрометрия, масс-спектральный анализ, метод исследования вещества путём определения масс ионов этого вещества (чаще отношений масс ионов к их зарядам) и их количеств. Совокупность значений масс и их относительных содержаний называется масс-спектром (рис. 1). В М.-с. используется разделение в вакууме ионов разных масс под воздействием электрических и магнитных полей (см. Масс-спектрометры). Поэтому исследуемое вещество прежде всего подвергается ионизации. Процесс ионизации исключается при изучении ионного состава уже ионизованных газов, например в электрическом разряде или в ионосферах планет. В случае жидких и твёрдых веществ их либо предварительно испаряют, а затем ионизуют, либо же применяют поверхностную ионизацию, при которой образовавшиеся ионы вылетают в вакуум (см. Ионная эмиссия). Чаще исследуются положительные ионы, так как существующие методы ионизации позволяют получать их более простыми путями и в больших количествах, чем отрицательные. Однако в ряде случаев исследуют и отрицательные ионы.

  Первые масс-спектры были получены в Великобритании Дж. Дж. Томсоном (1910), а затем Ф. Астоном (1919). Они привели к открытию стабильных изотопов. Вначале М.-с. применялась преимущественно для определения изотопного состава элементов и точного измерения атомных масс. М.-с. до сих пор является одним из основных методов, с помощью которых получают данные о массах ядер и атомных массах элементов. Вариации изотопного состава элементов могут быть определены с относительной погрешностью ±10^-2 %, а массы ядер — с относительной погрешностью ±10^-5 % для лёгких и ±10^-4 % для тяжёлых элементов.

  Высокая точность и чувствительность М.-с. как метода изотопного анализа привели к её применению и в других областях, где существенно знание изотопного состава элементов, прежде всего в ядерной технике. В геологии и геохимии масс-спектральное определение изотопного состава ряда элементов (свинца, аргона и других) лежит в основе методов определения возраста горных пород и рудных образований (см., например, Геохронология). М.-с. широко используется в химии для элементного и молекулярного структурного анализа. Первые применения М.-с. в области химии связаны с работами В. Н. Кондратьева (1923).

  Масс-спектральный анализ элементного состава вещества особенно точен, когда это вещество испаряется в виде исходных нераспавшихся молекул и заметная доля этих молекул не распадается в ионном источнике масс-спектрометра. Тогда, применяя масс-спектрометры с высокой разрешающей способностью, можно, например, однозначно определить число атомов С, Н, О и других в молекуле органического вещества по массе молекулярного иона. Для анализа элементного состава труднолетучих веществ применяют ионизацию методом вакуумной искры. При этом достигается высокая чувствительность (~10^-5—10^-7 %) и универсальность при умеренной точности в определении содержания компонент (от нескольких % до десятых долей %). Качественный молекулярный масс-спектральный анализ смесей основан на том, что масс-спектры молекул разного строения различны, а количественный — на том, что ионные токи от компонент смеси пропорциональны содержаниям этих компонент.

  Точность количественного молекулярного анализа в лучшем случае достигает точности изотопного анализа, однако часто количественный молекулярный анализ затруднён из-за совпадения по массе различных ионов, образующихся при обычной и диссоциативной ионизации разных веществ. Для преодоления этой трудности в масс-спектрометрах используют «мягкие» способы ионизации, дающие мало осколочных ионов, либо же комбинируют М.-с. с др. методами анализа, особенно часто с газовой хроматографией.

  Молекулярный структурный масс-спектральный анализ основан на том, что при ионизации вещества некоторая доля молекул превращается в ионы, не разрушаясь, а некоторая доля при этом распадается на осколки — фрагменты (диссоциативная ионизация, фрагментация). Измерение масс и относительного содержания молекулярных и осколочных ионов (молекулярного масс-спектра) даёт информацию не только о молекулярной массе, но и о структуре молекулы.

  Теория молекулярного структурного масс-спектрального анализа при наиболее часто применяемом способе ионизации электронным ударом (электроны с энергией, в несколько раз превосходящей энергию ионизации) основана на представлении об образовании при таком ударе возбуждённого молекулярного иона, распадающегося затем с разрывом более слабых связей в молекуле (см. Химическая связь). Состояние теории не даёт пока возможности количественно предсказать масс-спектр молекулы и необходимые для количественного анализа коэффициент чувствительности прибора к разным веществам. Поэтому для определения неизвестной структуры молекулы по её масс-спектру и для качественного анализа используют корреляционные данные по масс-спектрам веществ разных классов, а для грубой оценки коэффициента чувствительности — практически линейную связь между суммарной вероятностью ионизации и молекулярной массой для не слишком тяжёлых молекул одного гомологического ряда. Поэтому при молекулярном масс-спектральном анализе, когда это только возможно, всегда проводят градуировку прибора по известным веществам или смесям известного состава (при определении изотопного состава, вследствие относительно малой разницы в вероятностях ионизации или диссоциации сравниваемых частиц, анализ иногда возможен без градуировки по смесям известного состава).

  В физико-химических исследованиях М.-с. применяется при исследованиях процессов ионизации, возбуждения частиц и других задач физической и химической кинетики; для определения потенциалов ионизации, теплот испарения, энергий связи атомов в молекулах и тому подобного. С помощью М.-с. проведены измерения нейтрального и ионного состава верхней атмосферы Земли (возможны аналогичные измерения состава атмосфер других планет). М.-с. начинает применяться как экспрессный метод газового анализа в медицине. Принципы М.-с. лежат в основе устройства наиболее чувствительных течеискателей. Высокая абсолютная чувствительность метода М.-с. позволяет использовать его для анализа очень небольшого количества вещества (~10^-12 г).

 Л. Тальрозе.

Рис. 1. Масс-спектрограмма (а), полученная на масс-спектрографе с двойной фокусировкой, фотометрическая кривая этой спектрограммы (б) в области массового числа 20.

Спектроскопия кристаллов, раздел спектроскопии, посвященный изучению квантовых переходов в системе уровней энергии кристаллических тел и сопутствующих им физических явлений. С. к. — важный источник информации о свойствах и строения кристаллов. Её теоретической основой является квантовая теория твёрдого тела. В С. к. широко используется теория групп, которая позволяет учесть свойства симметрии кристаллов, т. е. установить симметрию волновых функций для энергетических уровней и найти отбора правила для разрешенных переходов между ними. Для С. к. характерно разнообразие экспериментальных методов, включающих использование низких температур, лазеров (как источников возбуждения), фотоэлектрического счёта фотонов, модуляционных методов регистрации спектров (см. Спектральные приборы), синхротронного излучения и т. д.

  Многообразие в кристалле частиц и квазичастиц с сильно различающимися характерными энергиями обусловливает поглощение и испускание квантов электромагнитной энергии в широком диапазоне частот от радиоволн до g-излучения. Малые кванты энергии связаны в основном с магнитными взаимодействиями частиц и изучаются радиоспектроскопическими методами (см. Радиоспектроскопия). Рентгеновская спектроскопия изучает переходы электронов на внутр. оболочки атомов и ионов, образующих кристалл. Гамма-излучение связано с переходами между ядерными уровнями. Однако обычно под С. к. понимают оптическую спектроскопию, охватывающую диапазон электромагнитных волн от далёкой инфракрасной до дальней ультрафиолетовой областей.

  В С. к. исследуются спектры поглощения, отражения, люминесценции и рассеяния (см. Спектры кристаллов), а также влияние на них различных внешних воздействий: электрического поля (Штарка эффект), магнитного поля (Зеемана эффект), всестороннего сжатия кристалла и направленных деформаций (пьезоспектроскопический эффект). Исследуется также зависимость спектра кристалла от температуры (изменение структуры, сдвиги и уширения полос, изменения интенсивности) и поляризации света. После поглощения света в кристалле развиваются процессы релаксации и передачи энергии возбуждения. Для их исследования важны временные измерения спектральных характеристик, позволяющие найти времена жизни определённых состояний, времена релаксации и т. д. Если во взаимодействии с излучением принимает участие несколько частиц, взаимодействующих также между собой, то возникают кооперативные явления.

  С. к. изучает влияние дефектов в кристаллах (как существующих в реальном кристалле, так и намеренно создаваемых для придания кристаллу определённых свойств, например введением примесей) на их спектры. Спектры тонких кристаллических плёнок и кристаллов малых размеров могут обладать особенностями (влияние поверхности). Наряду с однофотонными процессами при возбуждении кристалла лазерным излучением можно наблюдать также многофотонные процессы, при которых в одном акте рождается или исчезает несколько фотонов. Изучаются также различные нелинейные эффекты в кристаллах.

  С. к. позволяет получить информацию о системе энергетических уровней кристалла, о механизмах взаимодействия света с веществом, о переносе и преобразовании энергии, поглощённой в кристалле, и её изменениях (фазовые переходы), о фотохимических реакциях и фотопроводимости. С. к. позволяет также получить данные о структуре кристаллической решётки, о строении и ориентации различных дефектов и примесных центров в кристаллах и т. д. На данных С. к. основаны применения кристаллов в квантовой электронике, в качестве люминофоров, сцинтилляторов, преобразователей световой энергии, оптических материалов, ячеек для записи информации. Методы С. к. используются в спектральном анализе.

  Лит.: Феофилов П. П., Поляризованная люминесценция атомов, молекул и кристаллов, М., 1959; Филипс Дж., Оптические спектры твёрдых тел в области собственного поглощения, пер. с англ., [М.], 1968; Ребане К. К., Элементарная теория колебательной структуры спектров примесных центров кристалла, М., 1968; Каплянский А. А., Броуде В. Л., Спектроскопия кристаллов, в кн.: Физический энциклопедический словарь, т. 5, М., 1966; Кардона М., Модуляционная спектроскопия, пер. с англ., М., 1972; Бальхаузен К., Введение в теорию поля лигандов, пер. с англ., М., 1964; Пуле А., Матье Ж. - П., Колебательные спектры и симметрия кристаллов, пер. с франц., М., 1973.

Н. Н. Кристофель.

Спектрофотометр (от спектр и фотометр), спектральный прибор, который осуществляет фотометрирование — сравнение измеряемого потока с эталонным (референтным) для непрерывного или дискретного ряда длин волн излучения. С. обеспечивает отсчёт или автоматическую регистрацию результатов сравнения в соответствующей двумерной шкале: абсцисса — длина волны, ордината — результат фотометрирования на этой длине волны. С. также называют аналитические приборы, которые не измеряют спектров, а определяют концентрации элементов в пробе по линиям абсорбции (или эмиссии) атомов в пламени (атомно-абсорбционные или пламенные С.) или определяют концентрации компонент в смесях веществ по характеристическим полосам поглощения (например, двуволновые инфракрасные С. или С.-анализаторы).

Спектрометр (от спектр и ...метр), в широком смысле — устройство для измерений функции распределения некоторой физической величины f по параметру х. Функция f(x) может определять распределение электронов по скоростям (бета-спектрометр), атомов по массам (масс-спектрометр), гамма-квантов по энергиям (гамма-спектрометр), энергии световых потоков по длинам волн l (оптический спектрометр) и т. п. В узком смысле С. называют спектральные приборы для измерений оптических спектров f(l) с помощью фотоэлектрических приёмников излучения.

Фотометр (от фото... и ...метр), прибор для измерения каких-либо из фотометрических величин, чаще других – одной или нескольких световых величин. При использовании Ф. осуществляют определённое пространственное ограничение потока излучения и регистрацию его приёмником излучения с заданной спектральной чувствительностью. Освещённость измеряют люксметрами, яркость – яркомерами, световой поток и световую энергию – с помощью фотометра интегрирующего. Приборы для измерения цвета объекта называют колориметрами. Если в качестве приёмника используется глаз, Ф. называются визуальными, или зрительными, если же применяется какой-либо физический приёмник, Ф. называются физическими. Оптический блок Ф., иногда называемый фотометрической головкой, содержит линзы, светорассеивающие пластинки, ослабители света, светофильтры, диафрагмы (см. Диафрагма в оптике) и приёмник излучения. Чаще всего в Ф. с физическими приёмниками поток излучения преобразуется в электрический сигнал, регистрируемый устройствами типа микроамперметра, вольтметра и т.д. В импульсных Ф. (см. Фотометрия импульсная) применяют регистрирующие устройства типа электрометра, запоминающего осциллографа, пикового вольтметра. В визуальном Ф. равенство яркостей двух полей сравнения, освещаемых по отдельности сраниваемыми световыми потоками, устанавливается глазом, который располагается у окуляра фотометрической головки.

  Оптические схемы Ф. (рис.) для определения размерных фотометрических величин обеспечивают постоянство или изменение по определённому закону фактора геометрического. (О принципах абсолютной градуировки Ф. см. ст. Фотометрия.) Для Ф. с абсолютной градуировкой характерны большие систематические погрешности измерений (осуществить их с погрешностью менее 5% затруднительно). Квалифицированные специалисты в хорошо оборудованных лабораториях обычно выполняют измерения с погрешностями от 10% до 20%. Оплошности в самой постановке измерений могут вызвать увеличение погрешностей до 50% и более.

  Точность Ф. для измерений отношения потоков излучения (пропускания коэффициента и отражения коэффициента) более высока. Они строятся по одноканальной и двухканальной оптическим схемам. В одноканальном Ф. измеряется относительное уменьшение потока излучения при установке образца на пути пучка лучей. В двухканальном Ф. ослабление потока излучения образцом осуществляют, сравнивая потоки в измерительном и т. н. опорном каналах. Для уравнивания потоков излучения в каналах применяются регулируемые диафрагмы, клин фотометрический и др. подобные устройства. Коэффициенты пропускания и отражения светорассеивающих образцов измеряют также в интегрирующих Ф. О спектрофотометрах см. в ст. Спектральные приборы.

 А. С. Дойников.

 Принципиальные оптические схемы фотометров для измерения: а — освещенности и экспозиции, а также (с привлечением закона квадратов расстояний) силы света и освечивания; б — силы света и освечивания (т. н. телецентрическим методом); в — яркости и интеграла импульса яркости (с применением фокусирующей оптической системы); г — яркости (с применением габаритной диафрагмы). И — источник света; П — приемник излучения с исправляющими его спектральную чувствительность светофильтрами и ослабителями; О — объектив с фокусным расстоянием f; D — диафрагма, устанавливаемая в фокальной плоскости (б) или в плоскости изображения источника (в); D_a — апертурная диафрагма; D_r — габаритная диафрагма; a и b — угловые размеры фотометрируемых пучков лучей.

Масс-спектрометры, приборы для разделения ионизированных частиц вещества (молекул, атомов) по их массам, основанные на воздействии магнитных и электрических полей на пучки ионов, летящих в вакууме. В М.-с. регистрация ионов осуществляется электрическими методами, в масс-спектрографах — по потемнению чувствительного слоя фотопластинки, помещаемой в прибор.

  М.-с. (рис. 1) обычно содержит устройство для подготовки исследуемого вещества 1; ионный источник 2, где это вещество частично ионизуется и происходит формирование ионного пучка; масс-анализатор 3, в котором происходит разделение ионов по массам, точнее, обычно по величине отношения массы m иона к его заряду e; приёмник ионов 4, где ионный ток преобразуется в электрический сигнал, который затем усиливается и регистрируется. В регистрирующее устройство 6, помимо информации о количестве ионов (ионный ток), из анализатора поступает также информация о массе ионов. М.-с. содержит также системы электрического питания и устройства, создающие и поддерживающие высокий вакуум в ионном источнике и анализаторе. Иногда М.-с. соединяют с ЭВМ.

  При любом способе регистрации ионов масс-спектр в конечном счёте представляет собой зависимость величины ионного тока I от m. Например, в масс-спектре свинца (рис. 2) каждый из пиков ионного тока соответствует однозарядным ионам изотопов свинца. Высота каждого пика пропорциональна содержанию данного изотопа в свинце. Отношение массы иона к ширине d_m пика (в единицах массы)  называется разрешающей силой или разрешающей способностью М.-с. Поскольку ширина пика на разных уровнях относит. интенсивности ионного тока различна, величина R на разных уровнях также различна. Так, например, в спектре рис. 2 в области пика изотопа ²⁰⁸Pb на уровне 10 % относительно вершины пика R = 250, а на уровне 50 % (полувысота) R = 380. Для полной характеристики разрешающей способности прибора необходимо знать форму ионного пика, которая зависит от мн. факторов. Иногда разрешающей способностью наз. значение той наибольшей массы, при которой два пика, отличающиеся по массе на 1, разрешаются до заданного уровня. Т. к. для мн. типов М.-с. R не зависит от отношения м/е, то оба приведённых определения R совпадают. Принято говорить, что М.-с. с R до 10² имеет низкую разрешающую силу, с R ~ 10² — 10³ — среднюю, с R~ 10³ — 10⁴ — высокую, с R > 10⁴ — 10⁵ — очень высокую.

  Общепринятого определения чувствительности М.-с. не существует. Если исследуемое вещество вводится в ионный источник в виде газа, то чувствительностью М.-с. часто называют отношение тока, создаваемого ионами данной массы заданного вещества, к парциальному давлению этого вещества в ионном источнике. Эта величина в приборах разных типов и с разными разрешающими способностями лежит в диапазоне от 10^-6 до 10^-3 а/мм рт. ст. Относительной чувствительностью называется минимальное содержание вещества, которое ещё может быть обнаружено с помощью М.-с. в смеси веществ. Для разных приборов, смесей и веществ она лежит в диапазоне от 10^-3 до 10^-7 %. За абсолютную чувствительность иногда принимают минимальное количество вещества в r, которое необходимо ввести в М.-с. для обнаружения этого вещества.

  Масс-анализаторы. В основе классификации М.-с. лежит принцип устройства масс-анализатора. Различают статические и динамические М.-с. В статических масс-анализаторах для разделения ионов используются электрические и магнитные поля, постоянные или практически не изменяющиеся за время пролёта иона через прибор. Разделение ионов является в этом случае пространственным: ионы с разными значениями m/е движутся в анализаторе по разным траекториям. В масс-спектрографах пучки ионов с разными величинами m/е фокусируются в разных местах фотопластинки, образуя после проявления следы в виде полосок (выходное отверстие ионного источника обычно делается в форме прямоугольной щели). В статических М.-с. пучок ионов с заданным m/е фокусируется на щель приёмника ионов. Масс-спектр образуется (развёртывается) при изменении магнитного или электрического поля, в результате чего в приёмную щель последовательно попадают пучки ионов с разными величинами m/е. При непрерывной записи ионного тока получается график с ионными пиками (рис. 2). Для получения в такой форме масс-спектра, зарегистрированного масс-спектрографом на фотопластинке, используются микрофотометры.

  На рис. 3 приведена схема распространённого статического масс-анализатора с однородным магнитным полем. Ионы, образованные в ионном источнике, выходят из щели шириной S₁ в виде расходящегося пучка, который в магнитном поле разделяется на пучки ионов с разными

,

причём пучок ионов с массой m_b фокусируется на щель S₁ приёмника ионов. Величина m_b/e определяется выражением:

, (1)

  где m_b — масса иона (в атомных единицах массы), е — заряд иона (в ед. элементарного электрического заряда), r — радиус центральной траектории ионов (в см), Н — напряжённость магнитного поля (в э), V — приложенная разность потенциалов (в в), с помощью которой ускорены ионы в ионном источнике (ускоряющий потенциал).

  Развёртка масс-спектра производится изменением Н или V. Первое предпочтительнее, т. к. в этом случае по ходу развёртки не изменяются условия «вытягивания» ионов из ионного источника. Разрешающая способность такого М.-с.:

 (2)

  где s₁ — ширина пучка в месте, где он попадает в щель приёмника S₂.

  Если бы фокусировка ионов была идеальной, то в случае масс-анализатора, у которого X₁ = X₂ (рис. 3), s₁ было бы в точности равно ширине щели источника S₁. В действительности s₁>S₁, что уменьшает разрешающую способность М.-с. Одной из причин уширения пучка является разброс в кинетической энергии у ионов, вылетающих из ионного источника. Это в большей или меньшей степени неизбежно для любого ионного источника (см. ниже). Другими причинами являются: наличие у данного пучка значительной расходимости, рассеяние ионов в анализаторе из-за столкновения с молекулами остаточного газа, «расталкивание» ионов в пучке из-за одноимённости их зарядов. Для ослабления влияния этих факторов применяют «наклонное вхождение» пучка в анализатор и криволинейные границы магнитного поля. В некоторых М.-с. применяют неоднородные магнитные поля, а также т. н. призменную оптику (см. Электронная и ионная оптика). Для уменьшения рассеяния ионов стремятся к созданию в анализаторе высокого вакуума (Ј10^-8 мм рт. cm. в приборах со средней и высокой величиной R). Для ослабления влияния разброса по энергиям применяют М.-с. с двойной фокусировкой, которые фокусируют на щель S₂ ионы с одинаковыми m/е, вылетающие не только по разным направлениям, но и с разными энергиями. Для этого ионный пучок пропускают не только через магнитное, но и через отклоняющее электрическое поле специальные формы (рис. 4).

  Сделать S₁ и S₂ меньше на несколько мкм технически трудно. Кроме того, это привело бы к очень малым ионным токам. Поэтому в приборах для получения высокой и очень высокой разрешающей способности приходится использовать большие величины r и соответственно длинные ионные траектории (до нескольких м).

  В динамических масс-анализаторах для разделения ионов с разными m/е используют, как правило, разные времена пролёта ионами определённого расстояния. Существуют динамические анализаторы, в которых используется сочетание электрического и магнитного полей, и чисто электрические анализаторы. Для динамических масс-анализаторов общим является воздействие на ионные пучки импульсных или радиочастотных электрических полей с периодом, меньшим или равным времени пролёта ионов через анализатор. Предложено более 10 типов динамических масс-анализаторов, в том числе время-пролётный (1), радиочастотный (2), квадрупольный (3), фарвитрон (4), омегатрон (5), магнито-резонансный (6), циклотронно-резонансный (7). Первые четыре анализатора являются чисто электрическими, в последних трёх используется сочетание постоянного магнитного и радиочастотного электрических полей.

  Во время-пролётном М.-с. (рис. 5) ионы образуются в ионном источнике очень коротким электрическим импульсом и «впрыскиваются» в виде «ионного пакета» через сетку 1 в анализатор 2, представляющий собой эквипотенциальное пространство. «Дрейфуя» вдоль анализатора по направлению к коллектору ионов 3, исходный пакет «расслаивается» на ряд пакетов, каждый из которых состоит из ионов с одинаковыми m/е. Расслоение обусловлено тем, что в исходном пакете энергия всех ионов одинакова, а их скорости и, следовательно, времена пролёта t анализатора обратно пропорциональны :

, (3)

  Здесь V — ускоряющий потенциал, L — длина анализатора. Последовательность ионных пакетов, приходящих на коллектор, образует масс-спектр, который регистрируется, например на экране осциллографа.

  В радиочастотном М.-с. (рис. 6) ионы приобретают в ионном источнике одинаковую энергию eV и проходят через систему последовательно расположенных сеточных каскадов. Каждый каскад представляет собой три плоскопараллельные сетки 1, 2, 3, расположенные на равном расстоянии друг от друга. К средней сетке относительно двух крайних приложено высокочастотное электрическое w поле U_вч. При фиксированных частоте этого поля и энергии ионов eV только ионы с определённым m/е имеют такую скорость u, что, двигаясь между сетками 1 и 2 в полупериоде, когда поле между ними является ускоряющим для ионов, они пересекают сетку 2 в момент смены знака поля и проходят между сетками 2 и 3 также в ускоряющем поле. Т. о., они получают макс. прирост энергии и попадают на коллектор. Ионы других масс, проходя эти каскады, либо тормозятся полем, т. е. теряют энергию, либо получают недостаточный прирост энергии и отбрасываются в конце пути от коллектора высоким тормозящим потенциалом U₃. В результате на коллектор попадают только ионы с определённым m/е. Масса таких ионов определяется соотношением:

 (4)

  где а — численный коэффициент, S — расстояние между сетками. Перестройка анализатора на регистрацию ионов других масс осуществляется изменением либо начальной энергии ионов, либо частоты высокочастотного поля.

  В квадрупольном М.-с. (рис. 7) разделение ионов осуществляется в поперечном электрическом поле с гиперболическим распределением потенциала. Поле создаётся квадрупольным конденсатором (квадруполем), состоящим из четырёх стержней круглого или квадратного поперечного сечения, расположенных симметрично относительно центр, оси и параллельно ей. Противолежащие стержни соединены попарно, и между парами приложены постоянная и переменная высокочастотные разности потенциалов. Пучок ионов вводится в анализатор вдоль оси квадруполя через отверстие 1. При фиксированных значениях частоты w и амплитуды переменного напряжения U₀ только у ионов с определённым значением m/е амплитуда колебаний в направлении, поперечном оси анализатора, не превышает расстояния между стержнями. Такие ионы за счёт начальной скорости проходят через анализатор и, выходя из него через выходное отверстие 2, регистрируются, попадая на коллектор ионов. Сквозь квадруполь проходят ионы, масса которых удовлетворяет условию:

, (5)

  где а — постоянная прибора. Амплитуда колебаний ионов др. масс нарастает по мере их движения в анализаторе так, что эти ионы достигают стержней и нейтрализуются. Перестройка на регистрацию ионов других масс осуществляется изменением амплитуды U_o или частоты w переменной составляющей напряжения.

  В фарвитроне (рис. 8) ионы образуются непосредственно в самом анализаторе при ионизации молекул электронами, летящими с катода, и совершают колебания вдоль оси прибора между электродами 1 и 2. При совпадении частоты этих колебаний w с частотой переменного напряжения U_вч, подаваемого на сетку, ионы приобретают дополнит. энергию, преодолевают потенциальный барьер и приходят на коллектор. Условие резонанса имеет вид:

 (6)

  где а — постоянная прибора.

  В динамических М.-с. с поперечным магнитным полем разделение ионов по массам основано на совпадении циклотронной частоты вращения иона по круговым траекториям в поперечном магнитном поле с частотой переменного напряжения, приложенного к электродам анализатора. Так, в омегатроне (рис. 9) под действием приложенных высокочастотного электрического поля Е и постоянного магнитного поля Н ионы движутся по дугам окружности. Ионы, циклотронная частота которых совпадает с частотой w поля Е, движутся по спирали и достигают коллектора. Масса этих ионов удовлетворяет соотношению:

 (7)

  где а — постоянная прибора.

  В магнито-резонансном М.-с. (рис. 10) используется постоянство времени пролёта ионами данной массы круговой траектории. Из ионного источника 1 близкие по массе ионы (область траекторий которых I заштрихована), двигаясь в однородном магнитном поле Н, попадают в модулятор 3, где формируется тонкий пакет ионов, которые за счёт полученного в модуляторе ускорения начинают двигаться по орбите II. Дальнейшее разделение по массам осуществляется путём ускорения «резонансных» ионов, циклотронная частота которых кратна частоте поля модулятора. Такие ионы после нескольких оборотов вновь ускоряются модулятором и попадают на коллектор ионов 2.

  В циклотронно-резонансном М.-с. (рис. 11) происходит резонансное поглощение ионами электромагнитной энергии при совпадении циклотронной частоты ионов с частотой переменного электрического поля в анализаторе; ионы движутся по циклоидам в однородном магнитном поле Н с циклотронной частотой орбитального движения:

 (8)

  (с — скорость света).

  Разрешающая способность для каждого типа динамических масс-анализаторов определяется сложной совокупностью факторов, часть из которых, например влияние объёмного заряда и рассеяния ионов в анализаторе, являются общими для всех типов М.-с., как динамических, так и статических. Для приборов (1) важную роль играет отношение времени, за которое ионы пролетают расстояние, равное ширине ионного пакета к общему времени пролёта ионами пространства дрейфа; для приборов (3) — число колебаний ионов в анализаторе и соотношение постоянной и переменной составляющих электрических полей; для приборов (5) — число оборотов, которые совершает ион в анализаторе, прежде чем попадает на коллектор ионов и т. д. Для некоторых типов динамических М.-с. достигнута высокая разрешающая способность: для (1) и (3) R ~ 10³, для (6) R ~ 2,5Ч10⁴, для (7) R ~ 2Ч10³.

  Для М.-с. с очень высокой разрешающей способностью, а также для лабораторных приборов широкого назначения, от которых требуются одновременно высокая разрешающая способность, высокая чувствительность, широкий диапазон измеряемых масс и воспроизводимость результатов измерений, наилучшие результаты достигаются с помощью статических М.-с. С другой стороны, в отдельных случаях наиболее удобны динамические М.-с. Например, время-пролётные М. удобны для регистрации процессов длительностью от 10^-2 до 10^-5 сек; радиочастотные М.-с. благодаря малым величинам веса, габаритов и потребляемой мощности перспективны в космических исследованиях; квадрупольные М.-с. благодаря малым размерам анализатора, большому диапазону измеряемых масс и высокой чувствительности применяются при работе с молекулярными пучками (см. Молекулярные и атомные пучки). Магнито-резонансные М.-с. вследствие высоких значений R на низких уровнях интенсивности используются в геохимии изотопов гелия для измерения очень больших изотопных отношений.

  Ионные источники. М.-с. классифицируются также по способам ионизации, в качестве которых используются: 1) ионизация электронным ударом; 2) фотоионизация; 3) ионизация в сильном электрическом поле (полевая ионная эмиссия); 4) ионизация ионным ударом (ионно-ионная эмиссия); 5) поверхностная ионизация; электрическая искра в вакууме (вакуумная искра); 6) ионизация под действием лазерного луча (см. Лазерное излучение).

  В аналитической масс-спектроскопии наиболее часто применяются благодаря относительной технической простоте и достаточно большим создаваемым ионным токам способы: 1 — при анализе испаряемых веществ; 6 — при работе с трудноиспаряемыми веществами и 5 — при изотопном анализе веществ с низкими потенциалами ионизации. Способ 6 благодаря большому энергетическому разбросу ионов обычно требует анализаторов с двойной фокусировкой даже для достижения разрешающей силы в несколько сотен единиц. Значения средних ионных токов, создаваемых ионным источником с ионизацией электронным ударом при энергии ионов в 40 — 100 эв и ширине щели источника ~ несколько десятков мкм (типичной для лабораторных М.-с.), составляют 10^-10 — 10^-9 а. Для других способов ионизации эти токи обычно меньше. «Мягкая» ионизация, т. е. ионизация молекул, сопровождаемая незначительной диссоциацией ионов, осуществляется с помощью электронов, энергия которых лишь на 1 — 3 эв превосходит энергию ионизации молекулы, а также с использованием способов 2, 3, 4. Получаемые при «мягкой» ионизации токи обычно ~ 10^-12 — 10^-14 а.

  Регистрация ионных токов. Величины ионных токов, создаваемых в М.-с., определяют требования к их усилению и регистрации. Чувствительность применяемых в М.-с. усилителей ~10^-15 — 10^-16 а при постоянной времени от 0,1 до 10 сек. Дальнейшее повышение чувствительности или быстродействия М.-с. достигается применением электронных умножителей, которые повышают чувствительность измерения токов в М.-с. до 10^-18 — 10^-19 а.

  Примерно те же значения чувствительности достигаются при использовании фотографической регистрации ионов за счёт длительной экспозиции. Однако из-за малой точности измерения ионных токов и громоздкости устройств введения фотопластинок в вакуумную камеру анализатора фоторегистрация масс-спектров сохранила определенной значение лишь при очень точных измерениях масс, а также в тех случаях, когда необходимо одновременно регистрировать все линии масс-спектра из-за нестабильности источника ионов, например при элементном анализе в случае ионизации вакуумной искрой.

  В СССР разрабатывается и выпускается много различной масс-спектральной аппаратуры. Принятая система индексов для М.-с. классифицирует приборы в основном не по типу устройства, а по назначению. Индекс состоит из двух букв (МИ — М.-с. изотопный, МХ — для химического анализа, МС — для физико-химических, в том числе структурных, исследований, МВ — прибор с высокой разрешающей способностью) и четырёх цифр, из которых первая указывает на используемый метод разделения ионов по массам (1 — в магнитном однородном поле, 2 — в магнитном неоднородном, 4 — магнито-динамический, 5 — время-пролётный, 6 — радиочастотный), вторая — на условия применения (1 — индикаторы, 2 — для производств, контроля, 3 — для лабораторных исследований, 4 — для спец. условий), а последние две являются номером модели. На рис. 12 показаны два М.-с., изготовленные в СССР. За рубежом М.-с. выпускаются несколько десятками фирм (США, Японии, ФРГ, Великобритании, Франции и Швеции).

  Лит.: Астон Ф., Масс-спектры и изотопы, пер. с англ., М., 1948; Рафальсон А. Э., ШерешевскийА. М., Масс-спектрометрические приборы, М. — Л., 1968; Бейнон Дж., Масс-спектрометрия и её применение в органической химии, пер. с англ., М., 1964; Материалы 1 Всесоюзной конференции по масс-спектрометрии, Л., 1972; Джейрам Р., Масс-спектрометрия. Теория и приложения, пер. с англ., М., 1969; Полякова А. А., Хмельницкий Р. А., Масс-спектрометрия в органической химии, Л., 1972.

  В. Л. Тальрозе.

Рис. 1. Скелетная схема масс-спектрометра: 1 — система подготовки и введения исследуемого вещества; 2 — ионный источник; 3 — масс-анализатор; 4 — приемник ионов; 5 — усилитель; 6 — регистрирующее устройство; 7 — ЭВМ; 8 — система электрического питания; 9 — откачные устройства. Пунктиром обведена вакуумируемая часть прибора.

Рис. 2. Масс-спектр ториевого свинца (dm_50% — ширина пика на полувысоте; dm_10% — ширина пика на уровне ¹/₁₀ от максимальной интенсивности).

Рис. 3. Схема статического магнитного анализатора с однородным магнитным полем; S₁ и S₂ — щели источника и приёмника ионов; ОАВ — область однородного магнитного поля Н, перпендикулярного плоскости рисунка, тонкие сплошные линии — границы пучков ионов с разными m/е; r — радиус центральной траектории ионов.

Рис. 4. Пример масс-анализатора с двойной фокусировкой. Пучок ускоренных ионов, вышедших из щели S₁ источника ионов, последовательно проходит через электрическое поле цилиндрического конденсатора, который отклоняет ионы на 90°, затем через магнитное поле, отклоняющее ионы ещё на 60°, и фокусируется в щель S₂ приёмника коллектора

Рис. 5. Схема время-пролётного масс-анализатора. Пакет ионов с массами m₁ и m₂ (чёрные и белые кружки), «вброшенный» в анализатор через сетку 1, движется в дрейфовом пространстве 2 так, что тяжёлые ионы (m₁) отстают от лёгких (m₂); 3 — коллектор ионов.

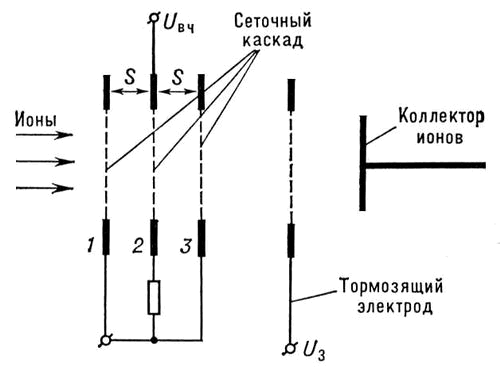

Рис. 6. Схема радиочастотного масс-анализатора: 1, 2, 3 — сетки, образующие трёхсеточный каскад, на среднюю сетку 2 подано высокочастотное напряжение U_вч. Ионы с определённой скоростью и, следовательно, определённой массой, внутри каскада ускоряясь высокочастотным полем, получают больший прирост кинетической энергии, достаточный для преодоления тормозящего поля и попадания на коллектор.

Рис. 7. Квадрупольный масс-анализатор: 1 и 2 — входное и выходное отверстия анализатора; 3 — траектории ионов; 4 — генератор высокочастотного напряжения.

Рис. 8. Фарвитрон: 1 и 2 — электроды, между которыми колеблются ионы.

Рис. 9. Анализатор омегатрона.

Рис. 10. Схема магнито-резонансного масс-анализатора; магнитное поле Н перпендикулярно плоскости рисунка.

Рис. 11. Циклотронно-резонансный масс-анализатор. Высокочастотное электрическое поле в области анализатора позволяет идентифицировать ионы с данной величиной m/е по резонансному поглощению энергии ионами при совпадении частоты поля и циклотронной частоты ионов

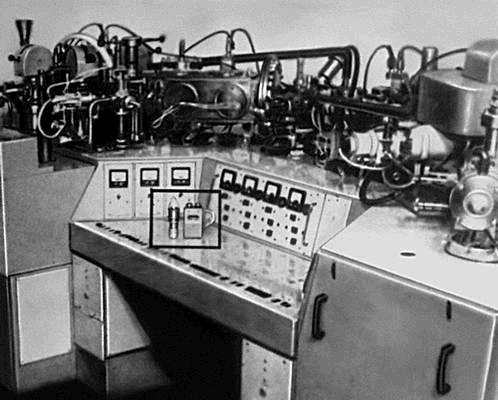

Рис. 12. На столе большого масс-спектрометра с двойной фокусировкой для структурно-химического анализа МС-3301 с разрешающей силой R~5 ·10⁴ лежит миниатюрный масс-спектрометр МХ-6407М (обведён квадратом), применявшийся для исследований ионосферы на искусственных спутниках Земли.

Бета-спектрометр, прибор, служащий для анализа бета-спектров (см. Бета-распад). Б.-с. применяют также для исследования энергетического спектра g-лучей по создаваемым ими в веществе вторичным электронам (см. Гамма-спектрометр).

  Основными характеристиками Б.-с. являются светосила и разрешающая способность. Под светосилой понимают отношение числа электронов (или позитронов), которое используется для анализа, к полному числу частиц, испускаемых радиоактивным источником. Светосила Б.-с. зависит от их конструкции и обычно составляет от нескольких десятых процента до нескольких десятков процентов. Разрешающей способностью Б.-с. называется наименьшее различие в энергии (или, чаще, в импульсе) электронов, которое может быть замечено прибором. Разрешающая способность прецизионных Б.-с. достигает 0,01%. Как правило, приборы с лучшей разрешающей способностью обладают меньшей светосилой.

  Различают Б.-с., измеряющие энергию электронов по их воздействию на вещество, и Б.-с., действие которых основано на пространственном разделении электронов и позитронов, имеющих различную энергию. К приборам первого типа относятся Б.-с., основанные на ионизации, возникающей в веществе при торможении электронов (см. Сцинтилляционный спектрометр, Ионизационная камера); приборы этого типа обладают большой светосилой, но не дают возможности измерять энергию электронов с точностью, большей чем несколько процентов (или даже несколько десятков процентов). К приборам второго типа принадлежат Б.-с., в которых используются магнитные или электрические (для медленных электронов) поля. Обычно под Б.-с. понимают приборы второго типа.

  Наиболее просты по устройству (и дают наилучшее разрешение) Б.-с. с поперечным магнитным полем (предложены польским физиком Я. Данышем в 1912). В этих Б.-с. траектории электронов перпендикулярны силовым линиям поля. В однородном поперечном поле электроны движутся по окружностям (рис. 1), радиусы которых растут с импульсом р в соответствии с формулой:

pc = 300 Br,  (1)

где рс — произведение импульса электрона на скорость света с в эв; В — индукция магнитного поля в гс; r — радиус окружности в см. При энергиях электронов в несколько Мэв размеры Б.-с. невелики; он умещается на лабораторном столе. Детектором электронов может служить фотопластинка (рис. 1). В этом случае одновременно регистрируется целый участок энергетического спектра. При использовании в качестве детекторов различного вида счётчиков частиц (например, Гейгера — Мюллера счётчика) магнитное поле спектрометра плавно изменяют, подводя к детектору электроны с разными импульсами р в соответствии с формулой (1) (рис. 2). Траектории электронов в Б.-с. проходят внутри вакуумной камеры (вакуум порядка 10^-1 — 10^-3 мм рт. ст.).

  Существенным свойством Б.-с. с однородным поперечным магнитным полем является их способность фокусировать частицы, вылетевшие из источника в разных направлениях в некотором интервале углов. После поворота на 180° траектории частиц, вылетевших из источника почти перпендикулярно к линии, соединяющей источник и детектор, сходятся у детектора (рис. 3).

  При движении электронов в однородном магнитном поле составляющая их скорости, параллельная силовым линиям поля, сохраняет свою величину. Если начальные скорости электронов не перпендикулярны полю, их траектории — винтовые линии. Проекция траекторий на плоскость, перпендикулярную силовым линиям, является окружностью. В формулу (1) в этом случае входит составляющая импульса, перпендикулярная полю. Т. о., в однородном магнитном поле не происходит фокусировки в направлении поля. Добиться двойной (пространственной) фокусировки частиц удаётся ценой отказа от однородности поля. Для этой цели применяются Б.-с. (предложены Н. Свартхольмом и К. Сигбаном, Швеция, 1946), у которых магнитная индукция В спадает по радиусу r по формуле:

  Угловое расстояние между источником и детектором в Б.-с. с двойной фокусировкой равно не 180°, а 254°.

  В Б.-с. с секторной фокусировкой (рис. 4) отсутствует магнитное поле около источника и коллектора, что является их достоинством, но они обладают малой светосилой.

  Б.-с. с продольным магнитным полем обладают свойством пространственной фокусировки. В Б.-с. этого типа траектории вытянуты вдоль магнитного поля. Винтовые линии, образуемые различными траекториями, создают сложную пространственную картину. На рис. 5 изображена зависимость расстояния от электрона до продольной оси спектрометра от пути, пройденного вдоль оси, для двух электронов, вылетающих под разными углами относительно оси прибора, т. е. относительно направления поля. Траектории проходят на одном и том же расстоянии от оси в области кольцевого фокуса, в котором устанавливается кольцевая диафрагма, пропускающая частицы с определённым значением импульса. Однородное продольное магнитное поле создаётся соленоидом, окружающим прибор. По аналогии с оптикой такие соленоиды называют магнитным и линзами (см. Электронная оптика). Описанный прибор носит название Б.-с. с длинной магнитной линзой. Нередко применяют также приборы, у которых источник и детектор расположены вне соленоида (в направлении его оси). Их называют Б.-с. с короткой магнитной линзой.

  Широко распространены Б.-с. типа «апельсин». Магнитное поле таких приборов можно себе представить как наложение секторных магнитных полей, получающихся при вращении поля (рис. 4) вокруг линии, соединяющей источник и детектор. Магнитные силовые линии в этом случае — окружности, центры которых расположены на оси прибора. Такие Б.-с. позволяют получить большую светосилу и хорошую разрешающую способность.

  Источники, применяемые в бета-спектроскопии, изготовляют нанесением слоя радиоактивных веществ на тонкие подложки (слюда, алюминий). Торможение электронов в источнике способно вызывать заметные искажения спектра. Наилучшие источники получают испарением в вакууме. В качестве детекторов применяют фотографические пластинки, сцинтилляционные счётчики, счётчики Гейгера — Мюллера. На рис. 6 приведён b-спектр излучения радиоактивного изотопа ¹⁷⁷Lu, снятый с помощью Б.-с.

Лит.: Альфа-, бета- и гамма-спектроскопия, под ред. К. Зигбана, пер. с англ., в. 1, М., 1969; Экспериментальная ядерная физика, под ред. Э. Сегре, пер. с англ., т. 3, М., 1961; Грошев Л. В. и Шапиро И. С., Спектроскопия атомных ядер, М., 1952.

  Л. Л. Гольдин.

Траектория электронов в поперечном магнитном поле. Силовые линии поля перпендикулярны плоскости рисунка. Радиус окружности, которую описывает электрон, пропорционален его импульсу.

Траектория электронов в b-спектрометре со счётчиком Гейгера — Мюллера. Плавно изменяя магнитное поле, к щели спектрометра последовательно подводят частицы с разными значениями импульса р.

Фокусировка электронов в однородном поперечном магнитном поле (полукруговая фокусировка). Траектории электронов, вылетевших из источника под небольшими углами к оси у, сходятся у детектора.

Схема устройства b-спектрометра с секторной фокусировкой. Силовые линии поля перпендикулярны плоскости рисунка.

Схема движения электронов в продольном магнитном поле. Силовые линии поля параллельны оси прибора. Траектории электронов, имеющих одинаковый импульс р, проходят в области диафрагмы на одном и том же расстоянии от оси прибора (кольцевая фокусировка).

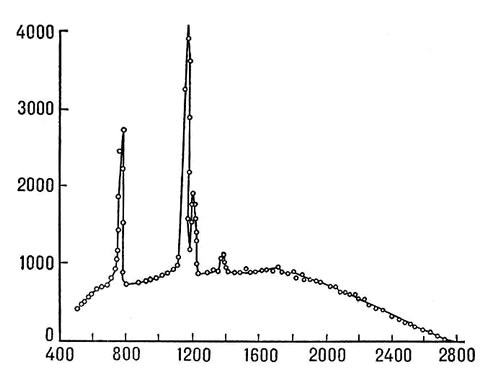

Рис. 6. Спектр излучения ¹⁷⁷Lu. По оси абсцисс отложен импульс электронов, измеренный в единицах Вr по оси ординат — зарегистрированная детектором интенсивность, поделенная на Вr. Пики на кривой обусловлены электронами, которые возникают при внутренней конверсии g-лучей, испускаемых при высвечивании дочернего ядра ¹⁷⁷Не. b-спектр ¹⁷⁷Lu образует пьедестал, на котором возвышаются конверсионные пики.

Гамма-спектрометр, прибор для измерения спектра гамма-излучения. В большинстве Г.-с. энергия и интенсивность потока -g-квантов определяются не непосредственно, а измерением энергии и интенсивности потока вторичных заряженных частиц, возникающих в результате взаимодействия g-излучения с веществом. Исключение составляет кристалл-дифракционный Г.-с., непосредственно измеряющий длину волны -g-излучения (см. ниже).

  Основными характеристиками Г.-с. являются эффективность и разрешающая способность. Эффективность определяется вероятностью образования вторичной частицы и вероятностью её регистрации. Разрешающая способность Г.-с. характеризует возможность разделения двух гамма-линий, близких по энергии. Мерой разрешающей способности обычно служит относительная ширина линии, получаемой при измерении монохроматического g-излучения; количественно она определяется отношением DE/E, где E — энергия вторичной частицы, DE — ширина линии на половине её высоты (в энергетических единицах) (см. Ширина спектральных линий).

  В магнитных Г.-с. вторичные частицы возникают при поглощении g-квантов в т. н. радиаторе; их энергия измеряется так же, как и в магнитном бета-спектрометре (рис. 1).

  Величина магнитного поля Н в спектрометре и радиус r кривизны траектории электронов определяют энергию e электронов, регистрируемых детектором. Если радиатор изготовлен из вещества с малым атомным номером, то вторичные электроны образуются в основном в результате комптон-эффекта, если радиатор изготовлен из тяжёлого вещества (свинец, уран), а энергия g-квантов невелика, то вторичные электроны будут возникать главным образом вследствие фотоэффекта. При энергиях hv і 1,02 Мэв становится возможным образование гамма-квантами электронно-позитронных пар. На рис. 2 изображен магнитный парный Г.-с. Образование пар происходит в тонком радиаторе, расположенном в вакуумной камере. Измерение суммарной энергии электрона и позитрона позволяет определить энергию -g-кванта. Магнитные Г.-с. обладают высокой разрешающей способностью (обычно порядка 1% или долей %), однако эффективность таких Г.-с. невелика, что приводит к необходимости применять источники g-излучения высокой активности.

  В сцинтилляционных Г.-с. вторичные электроны возникают при взаимодействии g-квантов со сцинтиллятором (веществом, в котором вторичные электроны возбуждают флюоресценцию). Световая вспышка преобразуется в электрический импульс с помощью фотоэлектронного умножителя (ФЭУ, рис. 3), причём величина сигнала, создаваемого ФЭУ, пропорциональна энергии электрона и, следовательно, связана с энергией g-кванта. Для измерения распределении сигналов по амплитуде используются специальные электронные устройства — амплитудные анализаторы (см. Ядерная электроника).

  Эффективность сцинтилляционного Г.-с. зависит от размеров сцинтиллятора и при не очень большой энергии может быть близка к 100%. Однако его разрешающая способность невысокая. Для g-квантов с энергией 662 кэв DE/E і 6% и уменьшается с увеличением энергии E примерно как E^-1/2 (подробнее см. Сцинтилляционный спектрометр).

  Действие полупроводниковых Г.-с. основано на образовании g-излучением в объёме полупроводникового кристалла (обычно Ge с примесью Li) электронно-дырочных пар. Возникающий при этом заряд собирается на электродах и регистрируется в виде электрического сигнала, величина которого определяется энергией g-квантов (рис. 4). Полупроводниковые Г.-с. обладают весьма высокой разрешающей способностью, что обусловлено малой энергией, расходуемой на образование одной электронно-дырочной пары. Для hv = 662 кэв DE/E ~ 0,5%. Эффективность полупроводниковых Г.-с. обычно ниже, чем сцинтилляционных Г.-с., т. к. g-излучение в Ge поглощается слабее, чем, например, в сцинтилляционном кристалле NaJ. Кроме того, размеры используемых полупроводниковых детекторов пока ещё невелики. К недостаткам полупроводниковых Г.-с. следует отнести также необходимость их охлаждения до температур, близких к температуре жидкого азота (подробнее см. Полупроводниковый спектрометр).

  Наивысшую точность измерения энергии g-квантов обеспечивают кристалл-дифракционные Г.-с., в которых непосредственно измеряется длина волны g-излучения. Такой Г.-с. аналогичен приборам для наблюдения дифракции рентгеновских лучей. Излучение, проходя через кристалл кварца или кальцита, отражается плоскостями кристалла в зависимости от его длины волны под тем или иным углом и регистрируется фотоэмульсией или счётчиком фотонов. Недостаток таких Г.-с. — низкая эффективность.

  Для измерения спектров g-излучения низких энергии (до 100 кэв) нередко применяются пропорциональные счётчики, разрешающая способность которых в области низких энергий значительно выше, чем у сцинтилляционного Г.-с. При hv > 100 кэв пропорциональные счётчики не используются из-за слишком малой эффективности. Измерение спектра g-излучения очень больших энергий осуществляется с помощью ливневых детекторов, которые измеряют суммарную энергию частиц электронно-позитронного ливня, вызванного g-kвантом высокой энергии. Образование ливня обычно происходит в радиаторе очень больших размеров (которые обеспечивают полное поглощение всех вторичных частиц). Вспышки флюоресценции (или черенковского излучения) регистрируются с помощью ФЭУ (см. Черенковский счётчик).

  В некоторых случаях для измерения энергии g-квантов используется процесс фоторасщепления дейтрона. Если энергия g-кванта превосходит энергию связи дейтрона (~ 2,23 Мэв), то может произойти расщепление дейтрона на протон и нейтрон. Измеряя кинетич. энергии этих частиц, можно определить энергию падающих g-квантов.

  Лит.: Альфа-, бета- и гамма-спектроскопия, пер. с англ., под ред. К. Зигбана, в. 1, М., 1969; Методы измерения основных величин ядерной физики, пер. с англ., М., 1964; Калашникова В. И., Козодаев М. С., Детекторы элементарных частиц, М., 1966 (Экспериментальные методы ядерной физики, ч. 1).

  В. П. Парфенова, Н. Н. Делягин.

Рис. 1. Схематическое изображение магнитного гамма-спектрометра. В магнитном поле Н, направленном перпендикулярно плоскости рисунка, вторичные электроны движутся по окружностям, радиусы которых определяются энергией электронов и полем Н. При изменении поля детектор регистрирует электроны разных энергий. Штриховкой показана защита из свинца.

Рис. 2. Схематическое изображение парного гамма-спектрометра. В однородном магнитном поле Н, направленном перпендикулярно плоскости чертежа, электроны и позитроны движутся по окружностям в противоположных направлениях.

Рис. 3. Схема сцинтилляционного гамма-спектрометра.

Рис. 4. Схема полупроводникового гамма-спектрометра.

Абляция (от позднелат. ablatio — отнятие), унос массы с поверхности твёрдого тела потоком горячих газов, обтекающим эту поверхность. А. происходит в результате эрозии, расплавления, сублимации. Наблюдается, например, при движении в атмосфере с большими скоростями метеорных тел и космических летательных аппаратов. Используется для внешней защиты (охлаждения) частей космических летательных аппаратов и внутренней защиты ракетных двигателей, подверженных сильному нагреву потоком горячих газов, при помощи отбора тепла на плавление или сублимацию конструкционного материала или слоя специальные вещества, наносимого на нагревающиеся поверхности. Продукты сублимации, движущиеся вниз по потоку, создают газовую завесу, предохраняющую стенки от непосредственного контакта с атмосферой или продуктами сгорания.

Аберрации оптических систем (лат. aberratio — уклонение), погрешности изображений, даваемых оптическими системами. Проявляются в том, что оптические изображения в ряде случаев не вполне отчётливы, не точно соответствуют объекту или оказываются окрашенными. Наиболее значительны следующие виды аберраций. Сферическая аберрация — недостаток оптического изображения, заключающийся в том, что световые лучи, прошедшие вблизи оптической оси, и лучи, прошедшие через отдалённые от оси части оптической системы (например, линзы), не собираются в одну точку. Сферическая аберрация может быть практически почти полностью устранена применением специально рассчитанных комбинаций линз. Кома — недостаток оптического изображения (изображение точки имеет вид продолговатого несимметричного пятнышка), возникающий при косом прохождении световых лучей через оптическую систему. В случае простой линзы размеры пятнышка пропорциональны квадрату радиуса линзы и углу наклона светового пучка по отношению к оси. При больших углах наклона пучка к оси существенна аберрация, называемая астигматизмом. Если при прохождении оптической системы сферическая световая волна деформируется и перестаёт быть сферической, то пучок лучей становится сложным: лучи пересекаются не в одной точке, а в двух взаимно перпендикулярных отрезках прямой линии, расположенных на некотором расстоянии друг от друга. Такой пучок называется астигматическим, а само явление — астигматизмом (см. также Анастигмат). Аберрация оптической системы, называемая дисторсией, выделяется неодинаковостью линейного увеличения в пределах всего поля изображения и приводит к нарушению геометрического подобия между объектом и его изображением. Оптические системы могут обладать сразу несколькими видами аберраций.

  Исправление аберраций в сложных оптических системах производится надлежащим сочетанием линз и представляет трудную задачу. Устранение тех или иных видов аберраций обычно производится в соответствии с назначением оптической системы. Перечисленные А. о. с. называют геометрическими. Несовершенства изображения в оптических системах связаны также с волновой природой света. Они возникают из-за дифракции света на диафрагмах, оправах линз и т. п. Влияние дифракции обычно невелико по сравнению с другими А. о. с. Существует ещё хроматическая аберрация, связанная с зависимостью показателя преломления от длины волны света, в результате чего при немонохроматическом свете (см. Монохроматический свет) изображения оказываются окрашенными.

  Лит.: Ландсберг Г. С., Оптика, 4 изд., М., 1957 (Общий курс физики, т. 3); Фриш С. Э., Тиморева А. В., Курс общей физики, 7 изд., т. 3, М., 1962.

Амплитудная модуляция, изменение амплитуды колебаний (электрических, механических и др.), происходящее с частотой, намного меньшей, чем частота самих колебаний. А. м. применяют в радиотехнике, например в радиовещании. Звуковые колебания преобразуются в электрические колебания низкой частоты W (модулирующий сигнал), которые периодически изменяют (модулируют) амплитуду колебаний высокой частоты w (несущей частоты), генерируемых радиопередатчиком. Амплитудно-модулированные колебания излучаются в виде радиоволн и улавливаются радиоприёмниками, в которых происходят выделение низкочастотных модулирующих колебаний (см. Детектирование) и обратное преобразование их в звуковой сигнал.

Аппаратная функция оптического прибора, функция, описывающая распределение освещённости в создаваемом прибором изображении малого (точечного) источника излучения. А. ф. позволяет оценить разрешающую способность прибора и установить связь между распределением освещённости в изображении объекта и распределением яркости самого объекта; измерив распределение освещённости в изображении и зная А. ф., можно определить распределение яркости в объекте.

  Идеальный оптический прибор, по определению, изображает точечный источник излучения в виде точки; т. о., его А. ф. везде, кроме этой точки, равна нулю. В реальных приборах вследствие дифракции света, наличия аберрации и дефектов изготовления прибора изображение точечного источника занимает площадь конечных размеров и их А. ф. отлична от нуля в пределах этой площади.

  Расчёт А. ф. при наличии аберраций и других факторов вызывает значительное затруднения, в связи с чем А. ф. часто определяют экспериментально.

  В применении к спектральным приборам понятие «А. ф.» имеет несколько иной смысл. Зная А. ф. спектрального прибора, можно по результатам регистрации спектра установить истинное распределение энергии в спектре исследуемого источника излучения.

  Лит: Раутиан С. Г., Реальные спектральные приборы, «Успехи физических наук», 1958, т. 66, в. 3, с. 475.

  И. В. Пейсахсон.

Атомные спектры, спектры оптические, получающиеся при испускании или поглащении света (электромагнитных волн) свободными или слабо связанными атомами; такими спектрами обладают, в частности, одноатомные газы и пары. А. с. являются линейчатыми — они состоят из отдельных спектральных линий. А. с. наблюдаются в виде ярких цветных линий при свечении газов или паров в электрической дуге или разряде (спектры испускания) и в виде тёмных линий (спектров поглощения). Каждая спектральная линия характеризуется определённой частотой колебаний v испускаемого или поглощаемого света и соответствует определённому квантовому переходу между уровнями энергии E_i и E_k атома согласно соотношению: hv = E_i - E_k, где h — Планка постоянная). Наряду с частотой спектральную линию можно характеризовать длиной волны l = c/v, волновым числом 1/l = v/c (c — скорость света) и энергией фотона hv.

  А. с. возникают при переходах между уровнями энергии внешних электронов атома и наблюдаются в видимой, ультрафиолетовой и близкой инфракрасной областях. Такими спектрами обладают как нейтральные, так и ионизованные атомы; их часто называют соответственно дуговыми и искровыми спектрами (нейтральные атомы легко возбуждаются и дают спектры испускания в электрических дугах, а положительные ионы возбуждаются труднее и дают спектры испускания преимущественно в искровых электрических разрядах). Спектры ионизованных атомов смещены по отношению к спектрам нейтральных атомов в область больших частот, т. е. в ультрафиолетовую область. Это смещение тем больше, чем выше кратность ионизации атома — чем больше электронов он потерял. Спектры нейтрального атома и его последовательных ионов обозначают в спектроскопии цифрами I, II, III, ... В реально наблюдаемых спектрах часто присутствуют одновременно линии нейтрального и ионизованных атомов; так говорят, например, о линиях FeI, FeII, FeIII в спектре железа, соответствующих Fe, Fe⁺, Fe²⁺.

  Линии А. с. образуют закономерные группы, называются спектральными сериями. Промежутки между линиями в серии убывают в сторону коротких длин волн, и линии сходятся к границе серии. Наиболее прост спектр атома водорода. Волновые числа линий его спектра с огромной точностью определяются формулой Бальмера:

1/l = R(1/n²₁ - 1/n²₂),

  где n₁ и n₂ значения главного квантового числа для уровней энергии, между которыми происходит квантовый переход (см. Атом, рис. 1, б). Значение n₁ = 1, 2, 3, ... определяет серию, а значение n₂ = n₁ + 1, n₁ + 2, n₁ + 3,... определяет отдельные линии данной серии; R — Ридберга постоянная (выраженная в волновых числах). При n₁ = 1 получается серия Лаймана, лежащая в далёкой ультрафиолетовой области спектра, при n₁ = 2 — серия Бальмера, линии которой расположены в видимой и близкой ультрафиолетовой областях. Серии Пашена (n₁ = 3), Брэкета (n₁ = 4), Пфаунда (n₁ = 5), Хамфри (n₁ = 6) лежат в инфракрасной области спектра. Аналогичными спектрами, только с увеличенным в Z² раз масштабом (Z — атомный номер), обладают водородоподобные ионы Не⁺, Li²⁺, ... (cпектры HeII, LiIII, ...).

  Спектры атомов щелочных металлов, обладающих одним внешним (оптическим) электроном помимо заполненных оболочек, схожи со спектром атома водорода, но смещены в область меньших частот; число спектральных серий увеличивается, а закономерности в расположении линий усложняются. Пример — спектр Na, атом которого обладает нормальной электронной конфигурацией 1s² 2s² 2p⁶ 3s (см. в ст. Атом — Заполнение электронных оболочек и слоев) с легко возбуждаемым внешним электроном 3s; переходу этого электрона из состояния 3s в состояние 3p соответствует жёлтая линия Na, с которой начинается т. н. главная серия Na, члены которой соответствуют переходам между состоянием 3s и состояниями 3p, 4p, 5p,... граница серии соответствует ионизации атома Na.

  Для атомов с двумя или несколькими внешними электронами спектры значительно усложняются, что обусловлено взаимодействием электронов. А. с. особенно сложны для атомов с заполняющимися d- и f-оболочками; число линий доходит до многих тысяч, и уже нельзя обнаружить простых серий, аналогичных сериям в спектрах водорода и щелочных металлов. Однако и в сложных спектрах можно установить определённые закономерности в расположении линий, произвести систематику спектра и определить схему уровней энергии.

  Систематика спектров атомов с двумя или более внешними электронами основана на приближённой характеристике отдельных электронов при помощи квантовых чисел n и l (см. Атом) с учётом взаимодействия этих электронов друг с другом. При этом приходится учитывать электростатические взаимодействия электронов — отталкивание по закону Кулона, и магнитные взаимодействия спиновых и орбитальных моментов (см. Спин, Спин-орбитальное взаимодействие), которые приводят к тонкому расщеплению уровней энергии (см. Тонкая структура). Благодаря этому у большинства атомов спектральные линии представляют собой более или менее тесную группу линий, называемую мультиплетом. Так, у всех щелочных металлов линии двойные (дублеты), причём расстояния между мультиплетными уровнями увеличиваются с увеличением атомного номера элемента. У щёлочноземельных элементов наблюдаются одиночные линии (сингулеты) и тройные (триплеты). Спектры следующих столбцов таблицы Менделеева образуют всё более сложные мультиплеты, причём нечётным столбцам соответствуют чётные мультиплеты, а четным столбцам — нечётные.

  Кроме тонкой структуры, в А. с. наблюдается сверхтонкая структура, обусловленная магнитными моментами ядер. Сверхтонкая структура по порядку величины в 1000 раз уже обычной мультиплетной структуры и исследуется методами радиоспектроскопии.

  В А. с. проявляются не все переходы между уровнями энергии данного атома или иона, а лишь вполне определённые, допускаемые (разрешенные) т. н. отбора правилами, зависящими от характеристик уровней энергии. В случае одного внешнего электрона возможны лишь переходы, для которых азимутальное квантовое число l увеличивается или уменьшается на 1; правило отбора имеет вид: Dl = ±1. В результате s-yровни (l = 0) комбинируют с р-уровнями (l = 1), р-уровни — с d-yровнями (l = 2) и т. д., что определяет возможные спектральные серии для атомов щелочных металлов, частный случай которых представляет главная серия Na (переходы 3s ® np, где n = 3, 4, 5, ...); другие переходы этим правилом отбора запрещены. Для многоэлектронных атомов правила отбора имеют более сложный вид.

  Количественной характеристикой разрешенного оптического перехода является его вероятность (см. Вероятность перехода), определяющая, как часто этот переход может происходить; вероятность запрещенных переходов равна нулю. От вероятностей переходов зависят интенсивности спектральных линий. В простейших случаях вероятности переходов для А. с. могут быть рассчитаны по методам квантовой механики.

  Наряду с изучением А. с. для свободных атомов значительный интерес представляет исследование изменений в А. с. при внешних воздействиях на атомы. Под действием внешнего магнитного или электрического поля происходит расщепление уровней энергии атома и соответствующее расщепление спектральных линий (см. Зеемана явление и Штарка явление).

  Исследование А. с. сыграло важную роль в развитии представлений о строении атома (см. Атомная физика). Методы, основанные на изучении А. с., очень широко распространены в различных областях науки и техники. А. с. позволяют определить ряд весьма важных характеристик атомов и получить ценные сведения о строении электронных оболочек атома. Чрезвычайно существенно применение А. с. в эмиссионном спектральном анализе (по А. с. испускания), который благодаря высокой чувствительности, быстроте и универсальности завоевал прочное место в металлургии, горнорудной промышленности, машиностроении и во многих других отраслях народного хозяйства; наряду с эмиссионным спектральным анализом успешно применяют и абсорбционный спектральный анализ (по А. с. поглощения).

  Лит.: Шпольский Э. В., Атомная физика, 5 изд., т. 1, М., 1963, т. 2, М., 1951: Фриш С. Э., Оптические спектры атомов, М.—Л., 1963; Ельяшевич М. А., Атомная и молекулярная спектроскопия, М., 1962.

  М. А. Ельяшевич.

Бугера — Ламберта — Бера закон, определяет постепенное ослабление параллельного монохроматического (одноцветного) пучка света при распространении его в поглощающем веществе. Если мощность пучка, вошедшего в слой вещества толщиной l, равна I_o, то, согласно Б.—Л.—Б. з., мощность пучка при выходе из слоя

I (l) = I_oe ^{- ccl,}

  где c — удельный показатель поглощения света, рассчитанный на единицу концентрации с вещества, определяющего поглощение; c зависит от природы и состояния вещества и от длины волны проходящего излучения. Б.—Л.— Б. з. открыт французским учёным П. Бугером в 1729, подробно рассмотрен немецким учёным И. Г. Ламбертом в 1760 и в отношении концентрации с проверен на опыте немецким учёным А. Бером (A. Beer) в 1852.

  Утверждение, что c — постоянная величина, имеет приближённый характер. При больших изменениях концентрации в газах и растворах c обычно начинает изменяться вследствие физико-химического взаимодействий молекул. В начале 20 в. советский учёный С. И. Вавилов экспериментально проверил независимость величины cc от мощности светового пучка в широких пределах её изменения — от очень больших значений, соответствующих собранным при помощи линзы прямым солнечным лучам, до ничтожных значений, еле различимых привыкшим к темноте глазом. Оказалось, что во всех этих условиях cс остаётся практически постоянным. Однако, как указал Вавилов, квантовая природа света и конечная (хотя и очень малая) длительность возбуждённого состояния молекул должны привести к тому, что при огромных мощностях светового пучка значительная часть всех молекул окажется в возбуждённом состоянии и поглощение света уменьшится. Предсказание Вавилова подтвердилось на опыте для большого числа веществ при плотностях мощности излучения, создаваемых оптическими квантовыми генераторами (лазерами).

  Лит.: Бугер П., Оптический трактат о градации света, пер. [с франц.], М., 1950; Вавилов С. И., О независимости коэффициента поглощения света от яркости, Собр. соч., т. 1, М., 1954; его же, Следствия независимости коэффициента поглощения света от яркости, «Изв. физического института при Московском научно-исследовательском институте», 1920, т. 1, в. 3; Вавилов С. И. и Галанин М. Д., Излучение и поглощение света в системе индуктивно связанных молекул, «Докл. АН СССР», 1949, т. 67, в. 5.

Гамма-излучение, коротковолновое электромагнитное излучение. На шкале электромагнитных волн оно граничит с жёстким рентгеновским излучением, занимая область более высоких частот. Г.-и. обладает чрезвычайно малой длиной волны (l Ј 10^-8см) и вследствие этого ярко выраженными корпускулярными свойствами, т. е. ведёт себя подобно потоку частиц — гамма-квантов, или фотонов, с энергией hv (v — частота излучения, h — Планка постоянная).

  Г.-и. возникает при распадах радиоактивных ядер, элементарных частиц, при аннигиляции пар частица-античастица, а также при прохождении быстрых заряженных частиц через вещество.

  Г.-и., сопровождающее распад радиоактивных ядер, испускается при переходах ядра из более возбуждённого энергетического состояния в менее возбуждённое или в основное. Энергия g-кванта равна разности энергий DE состоянии, между которыми происходит переход (рис. 1). Испускание ядром g-кванта не влечёт за собой изменения атомного номера или массового числа, в отличие от др. видов радиоактивных превращений (см. Альфа-распад, Бета-распад). Ширина линий Г.-и. обычно чрезвычайно мала (~10^-2 эв). Поскольку расстояние между уровнями (от нескольких кэв до нескольких Мэв) во много раз больше ширины линий, спектр Г.-и. является линейчатым, т. е. состоит из ряда дискретных линий. Изучение спектров Г.-и. позволяет установить энергии возбуждённых состояний ядер (см. Ядерная спектроскопия, Ядро атомное).

  Гамма-кванты с большими энергиями испускаются при распадах некоторых элементарных частиц. Так, при распаде покоящегося p°-мезона возникает Г.-и. с энергией ~70 Мэв. Г.-и. от распада элементарных частиц также образует линейчатый спектр. Однако испытывающие распад элементарные частицы часто движутся со скоростями, сравнимыми со скоростью света с. Вследствие этого возникает доплеровское уширение линии (см. Доплера эффект) и спектр Г.-и. оказывается размытым в широком интервале энергии (см. Элементарные частицы).

  Г.-и., образующееся при прохождении быстрых заряженных частиц через вещество, вызывается их торможением в кулоновском поле атомных ядер вещества. Тормозное Г.-и., так же как и тормозное рентгеновское излучение, характеризуется сплошным спектром, верхняя граница которого совпадает с энергией заряженной частицы, например электрона. В ускорителях заряженных частиц получают тормозное Г.-и. с максимальной энергией до нескольких десятков Гэв (см. Тормозное излучение).

  В межзвёздном пространстве Г.-и. может возникать в результате соударений квантов более мягкого длинноволнового электромагнитного излучения, например света, с электронами, ускоренными магнитными полями космических объектов. При этом быстрый электрон передаёт свою энергию электромагнитному излучению и видимый свет превращается в более жёсткое Г.-и. (см. Гамма-астрономия).

  Аналогичное явление может иметь место в земных условиях при столкновении электронов большой энергии, получаемых на ускорителях, с фотонами видимого света в интенсивных пучках света, создаваемых лазерами. Электрон передаёт энергию световому фотону, который превращается в g-квант. Т. о., можно на практике превращать отдельные фотоны света в кванты Г.-и. высокой энергии.

  Г.-и. обладает большой проникающей способностью, т. е. может проникать сквозь большие толщи вещества без заметного ослабления. Основные процессы, происходящие при взаимодействии Г.-и. с веществом, — фотоэлектрическое поглощение (фотоэффект), комптоновское рассеяние (комптон-эффект) и образование пар электрон-позитрон. При фотоэффекте происходит поглощение g-кванта одним из электронов атома, причём энергия g-кванта преобразуется (за вычетом энергии связи электрона в атоме) в кинетическую энергию электрона, вылетающего за пределы атома. Вероятность фотоэффекта прямо пропорциональна 5-й степени атомного номера элемента и обратно пропорциональна 3-й степени энергии Г.-и. (см. Фотоэффект). Т. о., фотоэффект преобладает в области малых энергий g-квантов (Ј 100 кэв) на тяжёлых элементах (Pb, U).

  При комптон-эффекте происходит рассеяние g-кванта на одном из электронов, слабо связанных в атоме, В отличие от фотоэффекта, при комптон-эффекте g-квант не исчезает, а лишь изменяет энергию (длину волны) и направление распространения. Узкий пучок гамма-лучей в результате комптон-эффекта становится более широким, а само излучение — более мягким (длинноволновым). Интенсивность комптоновского рассеяния пропорциональна числу электронов в 1 см³ вещества, и поэтому вероятность этого процесса пропорциональна атомному номеру вещества. Комптон-эффект становится заметным в веществах с малым атомным номером и при энергиях Г.-и., превышающих энергию связи электронов в атомах. Так, в случае Pb вероятность комптоновского рассеяния сравнима с вероятностью фотоэлектрического поглощения при энергии ~ 0,5 Мэв. В случае Al комптон-эффект преобладает при гораздо меньших энергиях.

  Если энергия g-кванта превышает 1,02 Мэв, становится возможным процесс образования электрон-позитронных пар в электрическом поле ядер. Вероятность образования пар пропорциональна квадрату атомного номера и увеличивается с ростом hv. Поэтому при hv ~ 10 Мэв основным процессом в любом веществе оказывается образование пар. Обратный процесс аннигиляции электрон-позитронной пары является источником Г.-и. (см. Аннигиляция и рождение пар).

  Для характеристики ослабления Г.-и. в веществе обычно пользуются коэффициент поглощения, который показывает, на какой толщине х поглотителя интенсивность I₀ падающего пучка Г.-и. ослабляется в е раз:

  Здесь m₀ — линейный коэффициент поглощения Г.-и. в см^-1. Иногда вводят массовый коэффициент поглощения, равный отношению m₀ к плотности поглотителя. В этих случаях толщину измеряют в г/см².

  Экспоненциальный закон ослабления Г.-и. справедлив для узкого направленного пучка гамма-лучей, когда любой процесс, как поглощения, так и рассеяния, выводит Г.-и. из состава первичного пучка. Однако при высоких энергиях (hv > 10 Мэв) процесс прохождения Г.-и. через вещество значительно усложняется. Вторичные электроны и позитроны обладают большой энергией и поэтому могут, в свою очередь, создавать Г.-и. благодаря процессам торможения и аннигиляции. Т. о. в веществе возникает ряд чередующихся поколений вторичного Г.-и., электронов и позитронов, т. е. происходит развитие каскадного ливня. Число вторичных частиц в таком ливне сначала возрастает с толщиной, достигая максимума. Однако затем процессы поглощения начинают преобладать над процессами размножения частиц и ливень затухает. Способность Г.-и. развивать ливни зависит от соотношения между его энергией и т. н. критической энергией, после которой ливень в данном веществе практически теряет способность развиваться. Эта энергия Е_кр тем выше, чем легче вещество. Так, для воздуха Екр = 50 Мэв, а для свинца Екр = 5 Мэв.

  Для измерения энергии Г.-и. в экспериментальной физике применяются гамма-спектрометры различных типов, основанные большей частью на измерении энергии вторичных электронов. Основные типы спектрометров Г.-и.: магнитные, сцинтилляционные, полупроводниковые, кристалл-дифракционные, (см Гамма-спектрометр, Сцинтилляционный спектрометр, Полупроводниковый спектрометр).

  Изучение спектров ядерных Г.-и. даёт важную информацию о структуре ядер. Наблюдение эффектов, связанных с влиянием внешней среды на свойства ядерного Г.-и., используется для изучения свойств твёрдых тел (см. Мёссбауэра эффект, Ориентированные ядра). Г.-и. находит применение в технике, например для обнаружения дефектов в металлических деталях (гамма-дефектоскопия, см. Дефектоскопия). В радиационной химии Г.-и. применяется для инициирования химических превращений, например процессов полимеризации. Г.-и. используется в пищевой промышленности для стерилизации продуктов питания. Основными источниками Г.-и. служат естественные и искусственные радиоактивные изотопы, например ²²⁶Ra, ⁶⁰Co и ¹³⁷Cs, а также электронные ускорители.

  Е. М. Лейкин.

Рис.1 к ст. Гамма-излучение.

Дефектоскопия (от лат. defectus — недостаток и ...скопия), комплекс методов и средств неразрушающего контроля материалов и изделий с целью обнаружения дефектов. Д. включает: разработку методов и аппаратуру (дефектоскопы и др.); составление методик контроля; обработку показаний дефектоскопов.

  Вследствие несовершенства технологии изготовления или в результате эксплуатации в тяжёлых условиях в изделиях появляются различные дефекты — нарушения сплошности или однородности материала, отклонения от заданного химического состава или структуры, а также от заданных размеров. Дефекты изменяют физические свойства материала (плотность, электропроводность, магнитные, упругие свойства и др.). В основе существующих методов Д. лежит исследование физических свойств материалов при воздействии на них рентгеновских, инфракрасных, ультрафиолетовых и гамма-лучей, радиоволн, ультразвуковых колебаний, магнитного и электростатического полей и др.

  Наиболее простым методом Д. является визуальный — невооружённым глазом или с помощью оптических приборов (например, лупы). Для осмотра внутренних поверхностей, глубоких полостей и труднодоступных мест применяют специальные трубки с призмами и миниатюрными осветителями (диоптрийные трубки) и телевизионные трубки. Используют также лазеры для контроля, например качества поверхности тонкой проволоки и др. Визуальная Д. позволяет обнаруживать только поверхностные дефекты (трещины, плёны и др.) в металлических изделиях и внутренние дефекты в изделиях из стекла или прозрачных для видимого света пластмасс. Минимальный размер дефектов, обнаруживаемых невооружённым глазом, составляет 0,1—0,2 мм, а при использовании оптических систем — десятки мкм.

  Рентгенодефектоскопия основана на поглощении рентгеновских лучей, которое зависит от плотности среды и атомного номера элементов, образующих материал среды. Наличие таких дефектов, как трещины, раковины или включения инородного материала, приводит к тому, что проходящие через материал лучи (рис. 1) ослабляются в различной степени. Регистрируя распределение интенсивности проходящих лучей, можно определить наличие и расположение различных неоднородностей материала.

  Интенсивность лучей регистрируют несколькими методами. Фотографическими методами получают снимок детали на плёнке. Визуальный метод основан на наблюдении изображения детали на флуоресцирующем экране. Более эффективен этот метод при использовании электронно-оптических преобразователей. При ксерографическом методе получают изображения на металлических пластинках, покрытых слоем вещества, поверхности которого сообщён электростатический заряд. На пластинах, которые могут быть использованы многократно, получают контрастные снимки. Ионизационный метод основан на измерении интенсивности электромагнитного излучения по его ионизирующему действию, например на газ. В этом случае индикатор можно устанавливать на достаточном расстоянии от изделия, что позволяет контролировать изделия, нагретые до высокой температуры.

  Чувствительность методов рентгенодефектоскопии определяется отношением протяжённости дефекта в направлении просвечивания к толщине детали в этом сечении и для различных материалов составляет 1—10%. Применение рентгенодефектоскопии эффективно для деталей сравнительно небольшой толщины, т.к. проникающая способность рентгеновских лучей с увеличением их энергии возрастает незначительно. Рентгенодефектоскопию применяют для определения раковин, грубых трещин, ликвационных включений в литых и сварных стальных изделиях толщиной до 80 мм и в изделиях из лёгких сплавов толщиной до 250 мм. Для этого используют промышленные рентгеновские установки с энергией излучения от 5—10 до 200—400 кэв (1 эв = 1,60210 · 10^-19 дж). Изделия большой толщины (до 500 мм) просвечивают сверхжёстким электромагнитным излучением с энергией в десятки Мэв, получаемым в бетатроне.

  Гамма-дефектоскопия имеет те же физические основы, что и рентгенодефектоскопия, но используется излучение гамма-лучей, испускаемых искусственными радиоактивными изотопами различных металлов (кобальта, иридия, европия и др.). Используют энергию излучения от нескольких десятков кэв до 1—2 Мэв для просвечивания деталей большой толщины. Этот метод имеет существенные преимущества перед рентгенодефектоскопией: аппаратура для гамма-дефектоскопии сравнительно проста, источник излучения компактный, что позволяет обследовать труднодоступные участки изделий. Кроме того, этим методом можно пользоваться, когда применение рентгенодефектоскопии затруднено (например, в полевых условиях). При работе с источниками рентгеновского и гамма-излучений должна быть обеспечена биологическая защита.

  Радиодефектоскопия основана на проникающих свойствах радиоволн сантиметрового и миллиметрового диапазонов (микрорадиоволн), позволяет обнаруживать дефекты главным образом на поверхности изделий обычно из неметаллических материалов. Радиодефектоскопия металлических изделий из-за малой проникающей способности микрорадиоволн ограничена (см. Скин-эффект). Этим методом определяют дефекты в стальных листах, прутках, проволоке в процессе их изготовления, а также измеряют их толщину или диаметр, толщину диэлектрических покрытий и т.д. От генератора, работающего в непрерывном или импульсном режиме, микрорадиоволны через рупорные антенны проникают в изделие и, пройдя усилитель принятых сигналов, регистрируются приёмным устройством.

  Инфракрасная Д. использует инфракрасные (тепловые) лучи (см. Инфракрасное излучение) для обнаружения непрозрачных для видимого света включений. Так называемое инфракрасное изображение дефекта получают в проходящем, отражённом или собственном излучении исследуемого изделия. Этим методом контролируют изделия, нагревающиеся в процессе работы. Дефектные участки в изделии изменяют тепловой поток. Поток инфракрасного излучения пропускают через изделие и регистрируют его распределение теплочувствительным приёмником. Неоднородность строения материалов можно исследовать также методом ультрафиолетовой Д.

  Магнитная Д. основана на исследовании искажений магнитного поля, возникающих в местах дефектов в изделиях из ферромагнитных материалов. Индикатором может служить магнитный порошок (закись-окись железа) или его суспензия в масле с дисперсностью частиц 5—10 мкм. При намагничивании изделия порошок оседает в местах расположения дефектов (метод магнитного порошка). Поле рассеяния можно фиксировать на магнитной ленте, которую накладывают на исследуемый участок намагниченного изделия (магнитографический метод). Используют также малогабаритные датчики (феррозонды), которые при движении по изделию в месте дефекта указывают на изменения импульса тока, регистрирующиеся на экране осциллоскопа (феррозондовый метод).

  Чувствительность метода магнитной Д. зависит от магнитных характеристик материалов, применяемых индикаторов, режимов намагничивания изделий и др. Методом магнитного порошка можно обнаруживать трещины и др. дефекты на глубине до 2 мм, магнитографическим методом контролируют главным образом сварные швы трубопроводов толщиной до 10—12 мм и обнаруживают тонкие трещины и непровар. Феррозондовый метод наиболее целесообразен для обнаружения дефектов на глубине до 10 мм и в отдельных случаях до 20 мм в изделиях правильной формы. Этот метод позволяет полностью автоматизировать контроль и разбраковку. Намагничивание изделий производится магнитными дефектоскопами, создающими магнитные поля достаточной напряжённости. После проведения контроля изделия тщательно размагничивают.

  Методы магнитной Д. применяют для исследования структуры материалов (магнитная структурометрия) и измерения толщины (магнитная толщинометрия). Магнитная структурометрия основана на определении основных магнитных характеристик материала (коэрцитивной силы, индукции, остаточной намагниченности, магнитной проницаемости). Эти характеристики, как правило, зависят от структурного состояния сплава, подвергаемого различной термической обработке. Магнитную структурометрию применяют для определения структурных составляющих сплава, находящихся в нём в небольшом количестве и по своим магнитным характеристикам значительно отличающихся от основы сплава, для измерения глубины цементации, поверхностной закалки и т.п. Магнитная толщинометрия основана на измерении силы притяжения постоянного магнита или электромагнита к поверхности изделия из ферромагнитного материала, на которую нанесён слой немагнитного покрытия, и позволяет определять толщину покрытия.

  Электроиндуктивная (токовихревая) Д. основана на возбуждении вихревых токов переменным магнитным полем датчика дефектоскопа. Вихревые токи создают своё поле, противоположное по знаку возбуждающему. В результате взаимодействия этих полей изменяется полное сопротивление катушки датчика, что и отмечает индикатор. Показания индикатора зависят от электропроводности и магнитной проницаемости металла, размеров изделия, а также изменений электропроводности из-за структурных неоднородностей или нарушений сплошности металла.

  Датчики токовихревых дефектоскопов выполняют в виде катушек индуктивности, внутри которых помещают изделие (проходные датчики), или которые накладывают на изделие (накладные датчики). Применение токовихревой Д. позволяет автоматизировать контроль качества проволоки, прутков, труб, профилей, движущихся в процессе их изготовления со значительными скоростями, вести непрерывное измерение размеров. Токовихревыми дефектоскопами можно контролировать качество термической обработки, оценивать загрязнённость высокоэлектропроводных металлов (меди, алюминия), определять глубину слоёв химико-термической обработки с точностью до 3%, рассортировывать некоторые материалы по маркам, измерять электропроводность неферромагнитных материалов с точностью до 1%, обнаруживать поверхностные трещины глубиной в несколько мкм при протяжённости их в несколько десятых долей мм.

  Термоэлектрическая Д. основана на измерении электродвижущей силы (термоэдс), возникающей в замкнутой цепи при нагреве места контакта двух разнородных материалов. Если один из этих материалов принять за эталон, то при заданной разности температур горячего и холодного контактов величина и знак термоэдс будут определяться химическим составом второго материала. Этот метод обычно применяют в тех случаях, когда требуется определить марку материала, из которого состоит полуфабрикат или элемент конструкции (в том числе и в готовой конструкции).

  Трибоэлектрическая Д. основана на измерении электродвижущей силы, возникающей при трении разнородных материалов (см. Трибометрия). Измеряя разность потенциалов между эталонными и испытуемыми материалами, можно различить марки некоторых сплавов.

  Электростатическая Д. основана на использовании электростатического поля, в которое помещают изделие. Для обнаружения поверхностных трещин в изделиях из неэлектропроводных материалов (фарфора, стекла, пластмасс), а также из металлов, покрытых теми же материалами, изделие опыляют тонким порошком мела из пульверизатора с эбонитовым наконечником (порошковый метод). При этом частицы мела получают положительный заряд. В результате неоднородности электростатического поля частицы мела скапливаются у краёв трещин. Этот метод применяют также для контроля изделий из изоляционных материалов. Перед опылением их необходимо смочить ионогенной жидкостью.

  Ультразвуковая Д. основана на использовании упругих колебаний (см. Упругие волны), главным образом ультразвукового диапазона частот. Нарушения сплошности или однородности среды влияют на распространение упругих волн в изделии или на режим колебаний изделия. Основные методы: эхометод, теневой, резонансный, велосимметрический (собственно ультразвуковые методы), импедансный и метод свободных колебаний (акустические методы).

  Наиболее универсальный эхометод основан на посылке в изделие коротких импульсов ультразвуковых колебаний и регистрации интенсивности и времени прихода эхосигналов, отражённых от дефектов. Для контроля изделия датчик эходефектоскопа сканирует его поверхность. Метод позволяет обнаруживать поверхностные и глубинные дефекты с различной ориентировкой. Созданы промышленные установки  для контроля различных изделий. Эхосигналы можно наблюдать на экране осциллоскопа или регистрировать самозаписывающим прибором. В последнем случае повышаются надёжность, объективность оценки, производительность и воспроизводимость контроля. Чувствительность эхометода весьма высока: в оптимальных условиях контроля на частоте 2—4 Мгц можно обнаруживать дефекты, отражающая поверхность которых имеет площадь около 1 мм².

  При теневом методе ультразвуковые колебания, встретив на своём пути дефект, отражаются в обратном направлении. О наличии дефекта судят по уменьшению энергии ультразвуковых колебаний или по изменению фазы ультразвуковых колебаний, огибающих дефект. Метод широко применяют для контроля сварных швов, рельсов и др.

  Резонансный метод основан на определении собственных резонансных частот упругих колебаний (частотой 1—10 Мгц) при возбуждении их в изделии. Этим методом измеряют толщину стенок металлических и некоторых неметаллических изделий. При возможности измерения с одной стороны точность измерения около 1%. Кроме того, этим методом можно выявлять зоны коррозионного поражения. Резонансными дефектоскопами осуществляют контроль ручным способом и автоматизированным с записью показаний прибора.

  Велосиметрический метод эходефектоскопии основан на измерении изменения скорости распространения упругих волн в зоне расположения дефектов в многослойных конструкциях, используется для обнаружения зон нарушения сцепления между слоями металла.

  Импедансный метод основан на измерении механического сопротивления (импеданса) изделия датчиком, сканирующим поверхность и возбуждающим в изделии упругие колебания звуковой частоты. Этим методом можно выявлять дефекты в клеевых, паяных и др. соединениях, между тонкой обшивкой и элементами жёсткости или заполнителями в многослойных конструкциях. Обнаруживаемые дефекты площадью от 15 мм² и более отмечаются сигнализатором и могут записываться автоматически.

  Метод свободных колебаний (см. Собственные колебания) основан на анализе спектра свободных колебаний контролируемого изделия, возбуждённого ударом; применяется для обнаружения зон нарушения соединений между элементами в многослойных клеёных конструкциях значительной толщины из металлических и неметаллических материалов.

  Ультразвуковая Д., использующая несколько переменных параметров (частотный диапазон, типы волн, режимы излучения, способы осуществления контакта и др.), является одним из наиболее универсальных методов неразрушающего контроля.

  Капиллярная Д. основана на искусственном повышении свето- и цветоконтрастности дефектного участка относительно неповреждённого. Методы капиллярной Д. позволяют обнаруживать невооружённым глазом тонкие поверхностные трещины и др. несплошности материала, образующиеся при изготовлении и эксплуатации деталей машин. Полости поверхностных трещин заполняют специальными индикаторными веществами (пенетрантами), проникающими в них под действием сил капиллярности. Для так называемого люминесцентного метода пенетранты составляют на основе люминофоров (керосин, нориол и др.). На очищенную от избытка пенетранта поверхность наносят тонкий порошок белого проявителя (окись магния, тальк и т.п.), обладающего сорбционными свойствами, за счёт чего частицы пенетранта извлекаются из полости трещины на поверхность, обрисовывают контуры трещины и ярко светятся в ультрафиолетовых лучах. При так называемом цветном методе контроля пенетранты составляют на основе керосина с добавлением бензола, скипидара и специальных красителей (например, красной краски). Для контроля изделий с тёмной поверхностью применяют магнитный порошок, окрашенный люминофорами (магнитнолюминесцентный метод), что облегчает наблюдение тонких трещин.

  Чувствительность капиллярной Д. позволяет обнаруживать поверхностные трещины с раскрытием менее 0,02 мм. Однако широкое применение этих методов ограничено из-за высокой токсичности пенетрантов и проявителей.

  Д. — равноправное и неотъемлемое звено технологических процессов, позволяющее повысить надёжность выпускаемой продукции. Однако методы Д. не являются абсолютными, т.к. на результаты контроля влияет множество случайных факторов. Об отсутствии дефектов в изделии можно говорить только с той или иной степенью вероятности. Надёжности контроля способствует его автоматизация, совершенствование методик, а также рациональное сочетание нескольких методов. Годность изделий определяется на основании норм браковки, разрабатываемых при их конструировании и составлении технологии изготовления. Нормы браковки различны для разных типов изделий, для однотипных изделий, работающих в различных условиях, и даже для различных зон одного изделия, если они подвергаются различному механическому, термическому или химическому воздействию.

  Применение Д. в процессе производства и эксплуатации изделий даёт большой экономический эффект за счёт сокращения времени, затрачиваемого на обработку заготовок с внутренними дефектами, экономии металла и др. Кроме того, Д. играет значительную роль в предотвращении разрушений конструкций, способствуя увеличению их надёжности и долговечности.

  Лит.: Трапезников А. К., Рентгенодефектоскопия, М., 1948; Жигадло А. В., Контроль деталей методом магнитного порошка, М., 1951; Таточенко Л. К., Медведев С. В., Промышленная гамма-дефектоскопия, М., 1955; Дефектоскопия металлов. Сб. ст., под ред. Д. С. Шрайбера, М., 1959; Современные методы контроля материалов без разрушения, под ред. С. Т. Назарова, М., 1961; Кифер И. И., Испытания ферромагнитных материалов, 2 изд., М. — Л., 1962; Гурвич А. К., Ультразвуковая дефектоскопия сварных соединений, К., 1963; Шрайбер Д. С., Ультразвуковая дефектоскопия, М., 1965; Неразрушающие испытания. Справочник, под ред. Р. Мак-Мастера, пер. с англ., кн. 1—2, М. — Л., 1965; Дорофеев А. Л., Электроиндуктивная (индукционная) дефектоскопия, М., 1967.

  Д. С. Шрайбер.

Диафрагма (от греч. diбphragma — перегородка) в оптике, непрозрачная преграда, ограничивающая поперечное сечение световых пучков в оптических системах (в телескопах, дальномерах, микроскопах, спектроскопах, кино- и фотоаппаратах и др.). Роль Д. часто играют оправы линз, призм, зеркал и др. оптических деталей, зрачок глаза, границы освещённого предмета, в спектроскопах — щели. Размеры и положение Д. определяют освещённость и качество изображения, глубину резкости и разрешающую способность оптической системы, поле зрения.

  Д., наиболее сильно ограничивающая световой пучок, называется апертурной или действующей. Изображение апертурной Д. в предшествующей ей части оптической системы определяет входной зрачок системы, изображение в последующей части — выходной зрачок. Входной зрачок ограничивает угол раскрытия пучков лучей, идущих от точек объекта; выходной зрачок играет ту же роль для лучей, идущих от изображения объекта (рис. 1).

  С увеличением диаметра входного зрачка (действующего отверстия оптической системы) растёт освещённость изображения. В фотографических объективах для плавного изменения действующего отверстия чаще всего применяют так называемую ирисовую диафрагму. Отношение диаметра действующего отверстия к главному фокусному расстоянию называется относительным отверстием объектива, оно характеризует светосилу объектива (оптической системы). На оправу объектива обычно наносится шкала, содержащая числа, обратные значениям его относительного отверстия. Использование в светосильных оптических системах широких пучков света сопряжено с возможным ухудшением изображения за счёт аберраций оптических систем. Уменьшение до известного предела действующего отверстия оптической системы (диафрагмирование) улучшает качество изображения, т.к. при этом из пучка лучей устраняются краевые лучи, на ходе которых в наибольшей степени сказываются аберрации. Диафрагмирование увеличивает также глубину резкости (глубину изображаемого пространства). В то же время уменьшение действующего отверстия снижает из-за дифракции света на краях Д. разрешающую способность оптической системы. В связи с этим апертура оптической системы должна иметь оптимальное значение.

  Другие Д., имеющиеся в оптической системе, главным образом препятствуют прохождению через систему лучей из точек объекта, расположенных в стороне от главной оси оптической системы. Наиболее эффективная в этом отношении Д. называется Д. поля зрения. Она определяет, какая часть пространства может быть изображена оптической системой. Из центра входного зрачка Д. поля зрения видна под наименьшим углом (рис. 2). Д., находящуюся перед оптической системой кино- и фотоаппаратов, называют светозащитной блендой или просто блендой.

  Лит.: Ландсберг Г. С., Оптика, 4 изд., М., 1957, гл. 13, § 77—79 (Общий курс физики, т. 3); Слюсарев Г. Г., Геометрическая оптика, М. — Л., 1946; Тудоровский А. И., Теория оптических приборов, 2 изд., т. 1—2, М. — Л., 1948—52.

Рис. 1. Q₁Q₂ — апертурная диафрагма; её изображение в предшествующей части оптич. системы L₁ есть входной зрачок P₁P₂; изображение в последующей части L₂ — выходной зрачок Р'₁Р'₂. Лучи, выходящие из точки О объекта АВ, сильнее всего ограничиваются входным зрачком P₁P₂, выходящие из точки О' изображения A'B' — выходным зрачком Р'₁Р'₂.

Рис. 2. L₁L₂ — диафрагма поля зрения, она сильнее всего ограничивает лучи, идущие от точек объекта АВ, удалённых от оси; P₁P₂ — входной зрачок.

Дисперсия света, зависимость показателя преломления n вещества от частоты n (длины волны l) света или зависимость фазовой скорости световых волн от частоты. Следствие Д. с. — разложение в спектр пучка белого света при прохождении сквозь призму (см. Спектры оптические). Изучение этого спектра привело И. Ньютона (1672) к открытию Д. с. Для веществ, прозрачных в данной области спектра, n увеличивается с увеличением n (уменьшением l), чему и соответствует распределение цветов в спектре; такая зависимость n от l называется нормальной Д. с.

  Вблизи полос поглощения вещества ход изменения n с длиной волны значительно сложнее. Так, для тонкой призмы из красителя цианина (рис. 1) в области поглощения красные лучи преломляются сильнее фиолетовых, а наименее преломляемым будет зелёный, затем синий (так называемая аномальная Д. с.). У всякого вещества имеются свои полосы поглощения, и общий ход показателя преломления обусловлен распределением этих полос по спектру. На рис. 2 показан вид интерференционных полос в области аномальной дисперсии паров натрия.

  Преломление света в веществе возникает вследствие изменения фазовой скорости света; показатель преломления n = c₀/c, где c₀ — скорость света в вакууме, с — фазовая скорость его в данной среде. По электромагнитной теории света

где e — диэлектрическая проницаемость, m — магнитная проницаемость. В оптической области спектра для всех веществ m очень близко к 1. Поэтому

и Д. с. объясняется зависимостью e от частоты. Эта зависимость связана с взаимодействием электромагнитного поля световой волны с атомами и молекулами, приводящим к поглощению; показатель преломления при этом становится комплексной величиной

где c характеризует поглощение. В видимой и ультрафиолетовой областях спектра основное значение имеют колебания электронов, а в инфракрасной — колебания ионов.

  Согласно классическим представлениям, под действием электрического поля световой волны электроны атомов или молекул совершают вынужденные колебания с частотой, равной частоте приходящей волны. При приближении частоты световой волны к частоте собственных колебаний электронов возникает явление резонанса, обусловливающее зависимость e от частоты, а также поглощение света. Эта теория хорошо объясняет связь Д. с. с полосами поглощения. Для того чтобы получить количественное совпадение с опытом, в классической теории приходилось вводить для каждой линии поглощения некоторые эмпирические константы («силы осцилляторов»). Согласно электронной теории, справедливы приближённые формулы:

где N — число частиц в единице объёма, е и m — заряд и масса электрона, g — коэффициент затухания. На рис. 3 приведены графики зависимости n и c от n/n₀.

  Квантовая теория подтвердила качественные результаты классической теории и, кроме того, дала возможность связать эти константы с другими характеристиками электронных оболочек атомов (их волновыми функциями в разных энергетических состояниях). Квантовая теория объяснила также особенности Д. с., наблюдающиеся в тех случаях, когда имеется значительное число атомов в возбуждённых состояниях (так называемая отрицательная Д. с.).

  Д. с. в прозрачных материалах, применяемых в оптических приборах, имеет большое значение при расчёте спектральных приборов в целях получения хороших спектров, при расчёте ахроматических линз или призм, для уничтожения Д. с., вызывающей хроматическую аберрацию, и др.

  Вращательная дисперсия — изменение угла вращения плоскости поляризации j в зависимости от длины волны l. В прозрачных веществах угол j обычно возрастает с уменьшением l, причём для некоторых сред приближённо выполняется закон Био: j = К/l² (К — постоянная для данного вещества). Вращательная Д. с. такого типа называется нормальной. В области поглощения света ход вращательной Д. с. значительно сложнее, причём угол j может достигать огромных величин (аномальная вращательная дисперсия). См. Вращение плоскости поляризации.

  Лит.: Ландсберг Г. С., Оптика, 4 изд., М., 1957 (Общий курс физики, т. 3); Горелик Г. С., Колебания и волны, 2 изд., М. — Л., 1959.

  М. Д. Галанин.

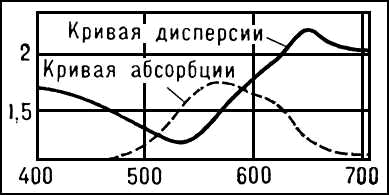

Рис. 1. Зависимость показателя преломления (сплошная линия) и поглощения (пунктирная линия ) от длины волны в m m для тонкой призмы из красителя цианина.

Рис. 2. Аномальная дисперсия в парах натрия (фотография Д. С. Рождественского).

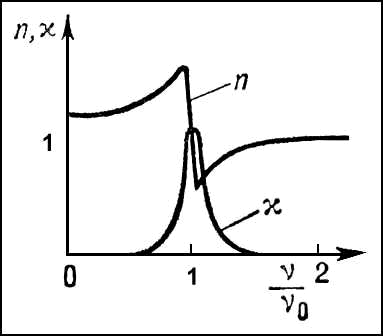

Рис. 3. Графики зависимостей n и c от n/n₀.

Дифракция света, явления, наблюдающиеся при распространении света мимо резких краёв непрозрачных или прозрачных тел, сквозь узкие отверстия. При этом происходит нарушение прямолинейности распространения света, т. е. отклонение от законов геометрической оптики. Вследствие Д. с. при освещении непрозрачных экранов точечным источником света на границе тени, где, согласно законам геометрической оптики, должен был бы происходить скачкообразный переход от тени к свету, наблюдается ряд светлых и тёмных дифракционных полос (рис. 1). Поскольку дифракция свойственна всякому волновому движению, открытие Д. с. в 17 в. итальянским физиком и астрономом Ф. Гримальди и её объяснение в начале 19 в. французским физиком О. Френелем явились одним из основных доказательств волновой природы света.

  Приближённая теория Д. с. основана на применении Гюйгенса- Френеля принципа. Для качественного рассмотрения простейших случаев Д. с. может быть применено построение зон Френеля. При прохождении света от точечного источника через небольшое круглое отверстие в непрозрачном экране или вокруг круглого непрозрачного экрана наблюдаются дифракционные полосы в виде концентрических окружностей. Если отверстие оставляет открытым чётное число зон, то в центре дифракционной картины получается тёмное пятнышко, при нечётном числе зон — светлое. В центре тени от круглого экрана, закрывающего не слишком большое число зон Френеля, получается светлое пятнышко.

  Различают 2 случая Д. с. — дифракция сферической волны, при которой размер отверстия сравним с размером зоны Френеля, т. е.

где b — размер отверстия, z — расстояние точки наблюдения от экрана, l — длина волны (дифракция Френеля), и Д. с. в параллельных лучах, при которой отверстие много меньше одной зоны Френеля, т. е.

(дифракция Фраунгофера). В последнем случае при падении параллельного пучка света на отверстие пучок становится расходящимся с углом расходимости j ~ l/b (дифракционная расходимость).

  Большое практическое значение имеет случай Д. с. на щели. При освещении щели параллельным пучком монохроматического света на экране получается ряд тёмных и светлых полос, быстро убывающих по интенсивности. Если свет падает перпендикулярно к плоскости щели, то полосы расположены симметрично относительно центральной полосы (рис. 2), а освещённость меняется вдоль экрана периодически с изменением j, обращаясь в нуль при углах j, для которых sin j = m/lb (m = 1, 2, 3 ....). При промежуточных значениях освещённость достигает максимальных значений. Главный максимум имеет место при m = 0, при этом sin j = 0, т. е. j = 0. Следующие максимумы, значительно уступающие по величине главному, соответствуют значениям j, определённым из условий: sin j = 1,43 l/b, 2,46 l/b, 3,47 l/b и т.д.

  С уменьшением ширины щели центральная светлая полоса расширяется, а при данной ширине щели положение минимумов и максимумов зависит от l, т. е. расстояние между полосами тем больше, чем больше l. Поэтому в случае белого света имеет место совокупность соответствующих картин для разных цветов. При этом главный максимум будет общим для всех l и представится в виде белой полоски, переходящей в цветные полосы с чередованием цветов от фиолетового к красному.

  Если имеются 2 идентичные параллельные щели, то они дают одинаковые накладывающиеся друг на друга дифракционные картины, вследствие чего максимумы соответственно усиливаются, а кроме того, происходит взаимная интерференция волн от первой и второй щелей, значительно осложняющая картину. В результате минимумы будут на прежних местах, т.к. это те направления, по которым ни одна из щелей не посылает света. Кроме того, возможны направления, в которых свет, посылаемый двумя щелями, взаимно уничтожается. Т. о., прежние минимумы определяются условиями: b sin j = l, 2l, 3l, ..., добавочные минимумы d sin j = l/2, 3l/2, 5l/2, ... (d — размер щели b вместе с непрозрачным промежутком а), главные максимумы d sin j = 0,l, 2l, 3l, ..., т. е. между двумя главными максимумами располагается один добавочный минимум, а максимумы становятся более узкими, чем при одной щели. Увеличение числа щелей делает это явление ещё более отчётливым (см. Дифракционная решётка).

  Д. с. играет существенную роль при рассеянии света в мутных средах, например на пылинках, капельках тумана и т.п. На Д. с. основано действие спектральных приборов с дифракционной решёткой (дифракционных спектрометров). Д. с. определяет предел разрешающей способности оптических приборов (телескопов, микроскопов и др.). Благодаря Д. с. изображение точечного источника (например, звезды в телескопе) имеет вид кружка с диаметром lflD, где D — диаметр объектива, а f — его фокусное расстояние. Расходимость излучения лазеров также определяется Д. с. Для уменьшения расходимости лазерного пучка его преобразуют в более широкий пучок при помощи телескопа, и тогда расходимость излучения определяется диаметром D объектива по формуле j ~ l/D.

  Лит.: Ландсберг Г. С., Оптика, 4 изд., М., 1957 (Общий курс физики, т. 3); Горелик Г. С., Колебания и волны, 2 изд., М., 1959, гл. 9.

Рис. 1. Тень винта, окружённая дифракционными полосами.

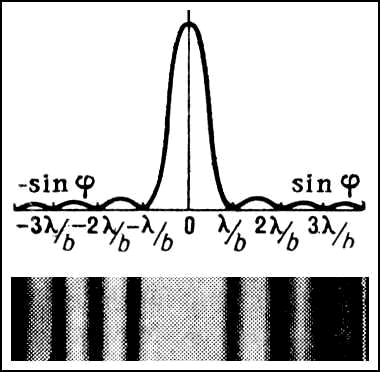

Рис. 2. Дифракция Фраунгофера на щели.

Дифракционная решётка, оптический прибор, представляющий собой совокупность большого числа параллельных, равноотстоящих друг от друга штрихов одинаковой формы, нанесённых на плоскую или вогнутую оптическую поверхность. Таким образом, Д. р. представляет собой периодическую структуру: штрихи с определённым и постоянным для данной решётки профилем повторяются через строго одинаковый промежуток d, называется периодом Д. р. (рис.). В Д. р. происходит дифракция света. Основное свойство Д. р. — способность разлагать падающий на неё пучок света по длинам волн, т. е. в спектр, что используется в спектральных приборах. Если штрихи нанесены на плоскую поверхность, то Д. р. называются плоскими, если на вогнутую (обычно сферическую) поверхность — вогнутыми. Различают отражательные и прозрачные Д. р. У отражательных штрихи наносятся на зеркальную (обычно металлическую) поверхность и наблюдение ведётся в отражённом свете. У прозрачных штрихи наносятся на поверхность прозрачной (обычно стеклянной) пластинки (или вырезаются в виде узких щелей в непрозрачном экране) и наблюдение ведётся в проходящем свете. В современных спектральных приборах применяются главным образом отражательные Д. р.

  Наиболее наглядно описание действия Д. р. в случае прозрачной Д. р. При падении монохроматического параллельного пучка света с длиной волны l под углом a на Д. р., состоящую из щелей ширины b, разделённых непрозрачными промежутками, происходит интерференция волн, исходящих от разных щелей. В результате после фокусировки положения максимумов на экране (рис.) определяются уравнением: d (sin a + sin b) = ml, где b — угол между нормалью к решётке и направлением распространения пучка (угол дифракции); целое число m = 0, ± 1, ± 2, ± 3,... равно количеству длин волн, на которое волна от некоторого элемента данной щели Д. р. отстаёт от волны, исходящей от такого же элемента соседней щели (или опережает её). Монохроматические пучки, относящиеся к различным значениям m, называются порядками спектра, а даваемые ими изображения входной щели — спектральными линиями. Все порядки, соответствующие положительным и отрицательным значениям m, лежат симметрично относительно нулевого. По мере возрастания числа щелей Д. р. спектральные линии становятся более узкими и резкими. Если на Д. р. падает излучение сложного спектрального состава, то для каждой длины волны получится свой набор спектральных линий и, следовательно, излучение будет разложено в спектры по числу возможных значений m. Относительная интенсивность линий определяется функцией распределения энергии от отдельной щели.

  Основными характеристиками Д. р. являются угловая дисперсия и разрешающая способность. Угловая дисперсия, определяющая угловую ширину спектра, зависит от отношения разности углов дифракции для двух длин волн:

Т. о., угловая ширина спектров изменяется приблизительно пропорционально номеру порядка спектра. Разрешающая способность R измеряется отношением длины волны к наименьшему интервалу длин волн, который ещё может разделить решётка:

где N — число щелей Д. р., a W — ширина заштрихованной поверхности. При заданных углах разрешающая способность может быть повышена только за счёт увеличения ширины Д. р.

  Д. р., применяемые для работы в различных областях спектра, отличаются частотой и профилем штрихов, размерами, формой, материалом поверхности и др. Для ультрафиолетовой и видимой областей наиболее типичны Д. р., имеющие от 300 до 1200 штрихов на 1 мм. Штрихи этих Д. р. выполняют в слое алюминия, предварительно нанесённом на стеклянную поверхность испарением в вакууме. Д. р. для вакуумной ультрафиолетовой области изготавливаются преимущественно на стеклянных поверхностях. В этой области незаменимы Д. р., изготовленные на вогнутых (в большинстве случаев — сферических) поверхностях, обладающих способностью фокусировать спектр. В инфракрасной области применяются Д. р., называемые эшелеттами, которые имеют от 300 до 0,3 штрихов на 1 мм и выполняются на различных мягких металлах.

  Кроме спектральных приборов, Д. р. применяются также в качестве оптических датчиков линейных и угловых перемещений (измерительные Д. р.), поляризаторов и фильтров инфракрасного излучения, делителей пучков в интерферометрах и для др. целей. В СССР изготовляются все известные виды Д. р. Максимальное количество штрихов на 1 мм составляет 2400, а максимальный размер заштрихованной поверхности равен 300 ґ 300 мм.

  Лит.: Ландсберг Г. С., Оптика, 4 изд., М., 1957 (Курс общей физики, т. 3); Тарасов К. И., Спектральные приборы, Л., 1968. См. также лит. при ст. Дифракция света.

  Ф. М. Герасимов.

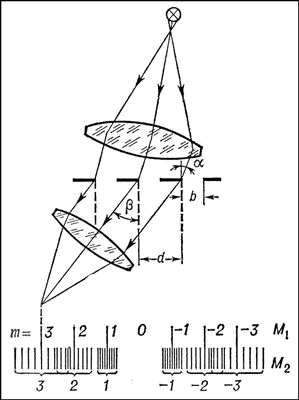

Схема образования спектров прозрачной дифракционной решётки, состоящей из щелей, при освещении её монохроматическим светом (M₁ ) и светом сложного спектрального состава (М₂).

Дифракция частиц, рассеяние микрочастиц (электронов, нейтронов, атомов и т.п.) кристаллами или молекулами жидкостей и газов, при котором из начального пучка частиц данного типа возникают дополнительно отклонённые пучки этих частиц; направление и интенсивность таких отклонённых пучков зависят от строения рассеивающего объекта.

  Д. ч. может быть понята лишь на основе квантовой теории. Дифракция — явление волновое, оно наблюдается при распространении волн различной природы: дифракция света, звуковых волн, волн на поверхности жидкости и т.д. Дифракция при рассеянии частиц, с точки зрения классической физики, невозможна.

  Квантовая механика устранила абсолютную грань между волной и частицей. Основным положением квантовой механики, описывающей поведение микрообъектов, является корпускулярно-волновой дуализм, т. е. двойственная природа микрочастиц. Так, поведение электронов в одних явлениях, например при наблюдении их движения в камере Вильсона или при измерении электрического заряда в фотоэффекте, может быть описано на основе представлений о частицах, в других же, особенно в явлениях дифракции, — только на основе представления о волнах. Идея «волн материи» была высказана французским физиком Л. де Бройлем в 1924 и вскоре получила блестящее подтверждение в опытах по Д. ч.

  Согласно квантовой механике, свободное движение частицы с массой m и импульсом р = mv (где v — скорость частицы) можно представить как плоскую монохроматическую волну y₀ (волну де Бройля) с длиной волны

l = h/p,         (1)

распространяющуюся в том же направлении (например, в направлении оси х), в котором движется частица (рис. 1). Здесь h — Планка постоянная. Зависимость y₀ от координаты х даётся формулой

y₀ ~ cos (k₀x),    (2)

где k₀ = |k₀| = 2p/l — так называемое волновое число, а волновой вектор,

направлен в сторону распространения волны, или вдоль движения частицы.

  Т. о., волновой вектор монохроматической волны, связанной со свободно движущейся микрочастицей, пропорционален её импульсу или обратно пропорционален длине волны.

  Поскольку кинетическая энергия сравнительно медленно движущейся частицы E = mv²/2, длину волны можно выразить и через энергию:

  При взаимодействии частицы с некоторым объектом — с кристаллом, молекулой и т.п. — её энергия меняется: к ней добавляется потенциальная энергия этого взаимодействия, что приводит к изменению движения частицы. Соответственно меняется характер распространения связанной с частицей волны, причём это происходит согласно принципам, общим для всех волновых явлений. Поэтому основные геометрические закономерности Д. ч. ничем не отличаются от закономерностей дифракции любых волн (см. Дифракция волн). Общим условием дифракции волн любой природы является соизмеримость длины падающей волны l с расстоянием d между рассеивающими центрами: l Ј d.

  Специфика дифракции различных частиц. Атомная амплитуда рассеяния. Вследствие общности геометрических принципов дифракции теория Д. ч. многое заимствовала из развитой ранее теории дифракции рентгеновских лучей. Однако взаимодействие разного рода частиц — электронов, нейтронов, атомов и т.п. — с веществом имеет различную физическую природу. Поэтому при рассмотрении Д. ч. на кристаллах, жидкостях и т.д. существенно знать, как рассеивает различные частицы изолированный атом вещества. Именно в рассеянии частиц отдельными атомами проявляется специфика дифракции различных частиц. Например, рассеяние электронов определяется взаимодействием его электрического заряда с электростатическим потенциалом атома j(r) (r — расстояние от атома), который складывается из потенциала положительно заряженного ядра и потенциала электронной оболочки атома; потенциальная энергия этого взаимодействия U = еj(r). Рассеяние нейтронов определяется потенциалом их сильного взаимодействия с атомным ядром, а также взаимодействием магнитного момента нейтрона с магнитным моментом атома (магнитное рассеяние нейтронов; см. Нейтронография).

  Количественно рассеивающую способность атома характеризуют величиной, которая называется атомной амплитудой рассеяния f (J), где J — угол рассеяния, и определяется потенциальной энергией взаимодействия частиц данного сорта с атомами рассеивающего вещества. Интенсивность рассеяния частиц пропорциональна f²(J).

  Если атомная амплитуда известна, то, зная взаимное расположение рассеивающих центров — атомов вещества в образце (т. е. зная структуру рассеивающего образца), можно рассчитать общую картину дифракции (которая образуется в результате интерференции вторичных волн, исходящих из рассеивающих центров).

  Теоретический расчёт, подтверждённый экспериментальными измерениями, показывает, что атомная амплитуда рассеяния электронов f_э максимальна при J = 0 и спадает с увеличением J. Величина f_э зависит также от заряда ядра (атомного номера) Z и от строения электронных оболочек атома, в среднем возрастая с увеличением Z приблизительно как Z^1/3 для малых J и как Z^2/3 при больших значениях J, но обнаруживая колебания, связанные с периодическим характером заполнения электронных оболочек.

  Атомная амплитуда рассеяния нейтронов f_H для тепловых нейтронов (нейтронов с энергией в сотые доли эв) не зависит от угла рассеяния, т. е. рассеяние таких нейтронов ядром одинаково во всех направлениях (сферически симметрично). Это объясняется тем, что атомное ядро с радиусом порядка 10^-13 см является «точкой» для тепловых нейтронов, длина волны которых составляет 10^-8 см. Кроме того, для рассеяния нейтронов нет явной зависимости от заряда ядра Z. Вследствие наличия у некоторых ядер так называемых резонансных уровней с энергией, близкой к энергии тепловых нейтронов, f_H для таких ядер отрицательны.

  Атом рассеивает электроны значительно сильнее, чем рентгеновские лучи и нейтроны: абсолютные значения амплитуды рассеяния электронов f_э — это величины порядка 10^-8 см, рентгеновских лучей — f_p ~ 10^-11 см, нейтронов — f_H ~ 10^-12 см. Т. к. интенсивность рассеяния пропорциональна квадрату амплитуды рассеяния, электроны взаимодействуют с веществом (рассеиваются) примерно в миллион раз сильнее, чем рентгеновские лучи (и тем более нейтроны). Поэтому образцами для наблюдения дифракции электронов обычно служат тонкие плёнки толщиной 10^-6—10^-5 см, тогда как для наблюдения дифракции рентгеновских лучей и нейтронов нужно иметь образцы толщиной в несколько мм.

  Дифракцию на любой системе атомов (молекуле, кристалле и т.п.) можно рассчитать, зная координаты их центров r_i и атомные амплитуды f_i для данного сорта частиц.

  Наиболее ярко эффекты Д. ч. выявляются при дифракции на кристаллах. Однако тепловое движение атомов в кристалле несколько изменяет условия дифракции, и интенсивность дифрагированных пучков с увеличением угла J в формуле (6) уменьшается. При Д. ч. жидкостями, аморфными телами или молекулами газов, упорядоченность которых значительно ниже кристаллической, обычно наблюдается несколько размытых дифракционных максимумов.

  Д. ч., сыгравшая в своё время столь большую роль в установлении двойственной природы материи — корпускулярно-волнового дуализма (и тем самым послужившая экспериментальным обоснованием квантовой механики), давно уже стала одним из главных рабочих методов для изучения строения вещества. На Д. ч. основаны два важных современных метода анализа атомной структуры вещества — электронография и нейтронография.

  Лит.: Блохинцев Д. И., Основы квантовой механики, 4 изд., М., 1963, гл. 1, § 7, 8; Пинскер З. Г., Дифракция электронов, М. — Л., 1949; Вайнштейн Б. К., Структурная электронография, М., 1956; Бэкон Дж., Дифракция нейтронов, пер. с англ., М., 1957; Рамзей Н., Молекулярные пучки, пер. с англ., М., 1960.

  Б. К. Вайнштейн.

Рис. 1. Сопоставление волны и свободно движущейся частицы. Вверху показано прямолинейное движение частицы с массой m и импульсом p = mv (v — скорость частицы), внизу — распространение соответствующей ей «материальной волны» y₀ ~ cos k₀x с длиной волны l = h/p.

Интерферометр, измерительный прибор, в котором используется интерференция волн. Существуют И. для звуковых и для электромагнитных волн: оптических (ультрафиолетовой, видимой и инфракрасной областей спектра) и радиоволн различной длины. Применяются И. весьма широко. Так, акустические И. и радиоинтерферометры используются для измерения скорости распространения волн (акустических и радио), для измерения расстояний между двумя излучателями волн или между излучателем и отражающим телом, т. е. применяются как дальномеры. Наибольшее распространение получили оптические И., о которых пойдёт речь ниже. Они применяются для измерения длин волн спектральных линий, показателей преломления прозрачных сред, абсолютных и относительных длин, угловых размеров звёзд и пр., для контроля качества оптических деталей и их поверхностей, для контроля чистоты обработки металлических поверхностей и пр.

  Принцип действия всех И. одинаков, и различаются они лишь методами получения когерентных волн и тем, какая величина непосредственно измеряется. Пучок света с помощью того или иного устройства пространственно разделяется на два или большее число когерентных пучков (см. Когерентность), которые проходят различные оптические пути, а затем сводятся вместе. В месте схождения пучков наблюдается интерференционная картина (см. Интерференция света), вид которой, т. е. форма и взаимное расположение интерференционных максимумов и минимумов, зависит от способа разделения пучка света на когерентные пучки, от числа интерферирующих пучков, разности их оптических путей (оптической разности хода), относительной интенсивности, размеров источника, спектрального состава света.

  Методы получения когерентных пучков в И. очень разнообразны, поэтому существует большое число различных конструкций И. По числу интерферирующих пучков света оптические И. можно разбить на многолучевые и двухлучевые.

  Примером двухлучевого И. может служить И. Майкельсона (рис. 1). Параллельный пучок света источника L, попадая на полупрозрачную пластинку P₁, разделяется на пучки 1 и 2. После отражения от зеркал M₁ и M₂ и повторного прохождения через пластинку P₁ оба пучка попадают в объектив O₂, в фокальной плоскости D которого они интерферируют. Оптическая разность хода D = 2(AC — AB) = 2l, где l — расстояние между зеркалом M₂ и мнимым изображением M₁ў зеркала M₁ в пластинке P₁. Таким образом, наблюдаемая интерференционная картина эквивалентна интерференции в воздушной пластинке толщиной l. Если зеркало M₁ расположено так, что M₁ў и M₂ параллельны, то образуются полосы равного наклона, локализованные в фокальной плоскости объектива O₂ и имеющие форму концентрических колец. Если же M₂ и M₁ў образуют воздушный клин, то возникают полосы равной толщины, локализованные в плоскости клина M₂M₁ў и представляющие собой параллельные линии.

  И. Майкельсона широко используется в физических измерениях и технических приборах. С его помощью впервые была измерена абсолютная величина длины волны света, доказана независимость скорости света от движения Земли (см. Майкельсона опыт). Перемещая одно из зеркал И. Майкельсона, получают возможность плавно изменять D, а зависимость интенсивности центрального пятна от D, в свою очередь, даёт возможность анализировать спектральный состав падающего излучения с разрешением 1/D см^—1. На этом принципе построены Фурье-спектрометры (см. Фурье-спектроскопия), применяющиеся для длинноволновой инфракрасной области спектра (50—1000 мкм) при решении задач физики твёрдого тела, органической химии и химии полимеров, диагностики плазмы. Впервые получено разрешение ~ 0,005 см^—1 в диапазоне длин волн 0,8—3,5 мкм на Фурье-спектрометре, разность хода в котором контролировалась и измерялась с помощью гелий-неонового газового лазера.

  Лит.: Ландсберг Г. С., Оптика, 4 изд., M., 1957 (Общий курс физики, т. 3); Захарьевский А. Н., Интерферометры, М., 1952; Королёв Ф. А., Спектроскопия высокой разрешающей силы, М., 1953; Толанский С., Спектроскопия высокой разрешающей силы, пер. с англ., М., 1955; Инфракрасная спектроскопия высокого разрешения, пер. с франц., М., 1972; Жакино П., Последние достижения интерференционной спектроскопии, «Успехи физических наук», 1962, т. 78, с. 123.

  В. И. Малышев.

Рис. 1. Схема интерферометра Майкельсона (P₂ - пластинка, компенсирующая дополнительную разность хода, появляющуюся за счёт того, что луч 1 проходит дважды через пластинку P₁).
